Valor do capacitor 104J explicado: Guia do capacitor CBB60

O que significa 104J em um capacitor

104J impresso no corpo de um capacitor significa que o componente tem uma capacitância de 100.000 picofarads, o que equivale a 0,1 microfarads, com uma tolerância de mais ou menos 5%. Os primeiros dois dígitos, 10, são os algarismos significativos, o terceiro dígito, 4, informa quantos zeros adicionar após esses dois algarismos quando o resultado é expresso em picofarads, e a letra J é o código de tolerância que segue a parte numérica. Este sistema de marcação de três dígitos mais letras existe porque pequenos capacitores de disco cerâmico, capacitores multicamadas monolíticos e muitos capacitores de filme têm corpos muito pequenos para imprimir um valor decimal completo com um símbolo de unidade em texto legível, então os fabricantes adotaram uma abreviação compacta.

Uma vez compreendido o padrão, a leitura de qualquer marcação semelhante torna-se rotineira, em vez de confusa. Um capacitor 103J tem 10.000 pF ou 0,01 microfarads, um capacitor 224J tem 220.000 pF ou 0,22 microfarads e um capacitor 474J tem 470.000 pF ou 0,47 microfarads. A carta de tolerância altera a faixa de precisão garantida em torno desse valor nominal, em vez do valor nominal em si, portanto, um 104K e um 104J medem perto de 0,1 microfarads em uma peça nova e não danificada, mas a versão K permite um spread mais amplo de mais ou menos 10 por cento, enquanto a versão J é mantida em uma faixa mais estreita de mais ou menos 5 por cento.

Este hábito de codificação não é exclusivo de uma fábrica ou de um país. Ela remonta a uma convenção industrial compartilhada que se espalhou porque permitia que os fabricantes estampassem um valor em um componente usando apenas quatro caracteres, independentemente de esse componente acabar em uma televisão, em uma placa de controle de máquina de lavar, em uma fonte de alimentação ou em um sensor industrial. Qualquer pessoa que trabalhe regularmente com eletrônica acaba memorizando alguns códigos comuns de três dígitos simplesmente por meio de exposição repetida, da mesma forma que alguém que trabalha com acessórios de encanamento memoriza diâmetros comuns de tubos sem precisar procurar cada um deles.

Decodificando o sistema de três dígitos e letras por completo

A convenção de codificação em capacitores estilo 104J segue a mesma lógica usada na maioria dos capacitores de disco, cerâmica e pequenos filmes vendidos globalmente. Os fabricantes confiam nesta abreviatura porque carimbar cinco ou seis caracteres num componente do tamanho de um grão de arroz é muito mais fácil do que imprimir um valor decimal completo com um símbolo de unidade, e porque um sistema padronizado significa que um técnico treinado nas peças de uma marca pode ler as peças de outra marca sem reaprender nada.

Códigos comuns de capacitores de três dígitos e seus valores equivalentes
Código Impresso	Valor em pF	Valor em µF	Uso típico
101J	100 pF	0,0001 µF	Bypass de alta frequência, sintonia de RF
102J	1.000 pF	0,001 µF	Filtragem de ruído, acoplamento RF
103J	10.000 pF	0,01 µF	Desacoplamento em circuitos lógicos
104J	100.000 pF	0,1 µF	Bypass geral, suavização da fonte de alimentação
154J	150.000 pF	0,15 µF	Redes snubber, supressão de EMI
224J	220.000 pF	0,22 µF	Assistência à partida do motor, circuitos de temporização
334J	330.000 pF	0,33 µF	Filtragem de áudio, acoplamento de linha de energia
474J	470.000 pF	0,47 µF	Acoplamento de áudio, redes de amortecimento
105J	1.000.000 pF	1 µF	Filtragem em massa da fonte de alimentação

As letras de tolerância seguem um padrão separado do valor numérico, e esse é um ponto que confunde as pessoas que são novas na leitura dessas marcações. J significa mais ou menos 5 por cento, K significa mais ou menos 10 por cento, M significa mais ou menos 20 por cento, F significa mais ou menos 1 por cento e G significa mais ou menos 2 por cento. Em um circuito onde a precisão do tempo ou a frequência de corte do filtro são importantes, uma tolerância mais restrita como J ou F mantém o comportamento previsível em um lote de produção, enquanto uma tolerância mais flexível como M é aceitável para funções básicas de bypass ou supressão de ruído, onde o valor exato só precisa estar dentro de uma ampla faixa, em vez de atingir um alvo preciso.

Por que o terceiro dígito é um multiplicador e não apenas outro número

Um ponto comum de confusão é tratar todos os três dígitos como se fossem algarismos significativos, o que leva a uma leitura errada. A abordagem correta é tratar apenas os dois primeiros dígitos como o número base e, em seguida, usar o terceiro dígito puramente como um multiplicador de potência de dez aplicado a picofarads. Para 104, o número base é 10 e o multiplicador é 10 elevado à quarta potência, dando 10 multiplicado por 10.000, o que equivale a 100.000 picofarads. Aplicar a mesma lógica a 475 dá uma base de 47 e um multiplicador de 10 elevado à quinta potência, produzindo 4.700.000 picofarads, ou 4,7 microfarads, um valor às vezes visto em capacitores de filme maiores usados em eletrônica de potência.

Classificações de tensão impressas ao lado do código

Muitos capacitores que carregam um código de estilo 104J também carregam uma classificação de tensão separada impressa nas proximidades, geralmente 50V, 100V, 250V, 400V ou 630V para tipos de filme. Este valor de tensão é a tensão máxima de trabalho que o dielétrico pode tolerar continuamente sem quebrar e é totalmente independente do próprio valor da capacitância. Um capacitor de 104J classificado para 50V e um capacitor de 104J classificado para 400V armazenam a carga idêntica de 0,1 microfarad em uma determinada tensão, mas a versão de 400V usa um material dielétrico mais espesso ou diferente para sobreviver a tensões contínuas mais altas, e é por isso que é fisicamente maior e geralmente custa mais para produzir.

Como Capacitores CBB60 Relacione-se com este sistema de valores

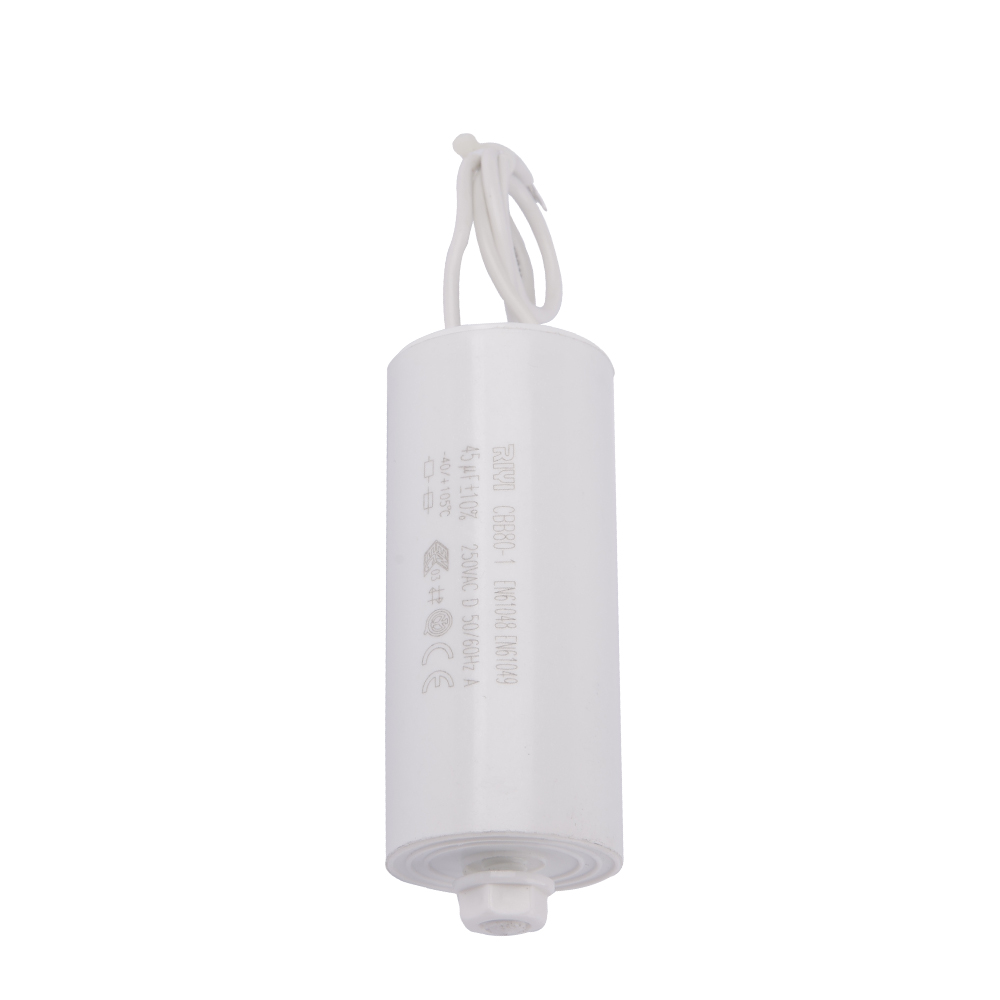

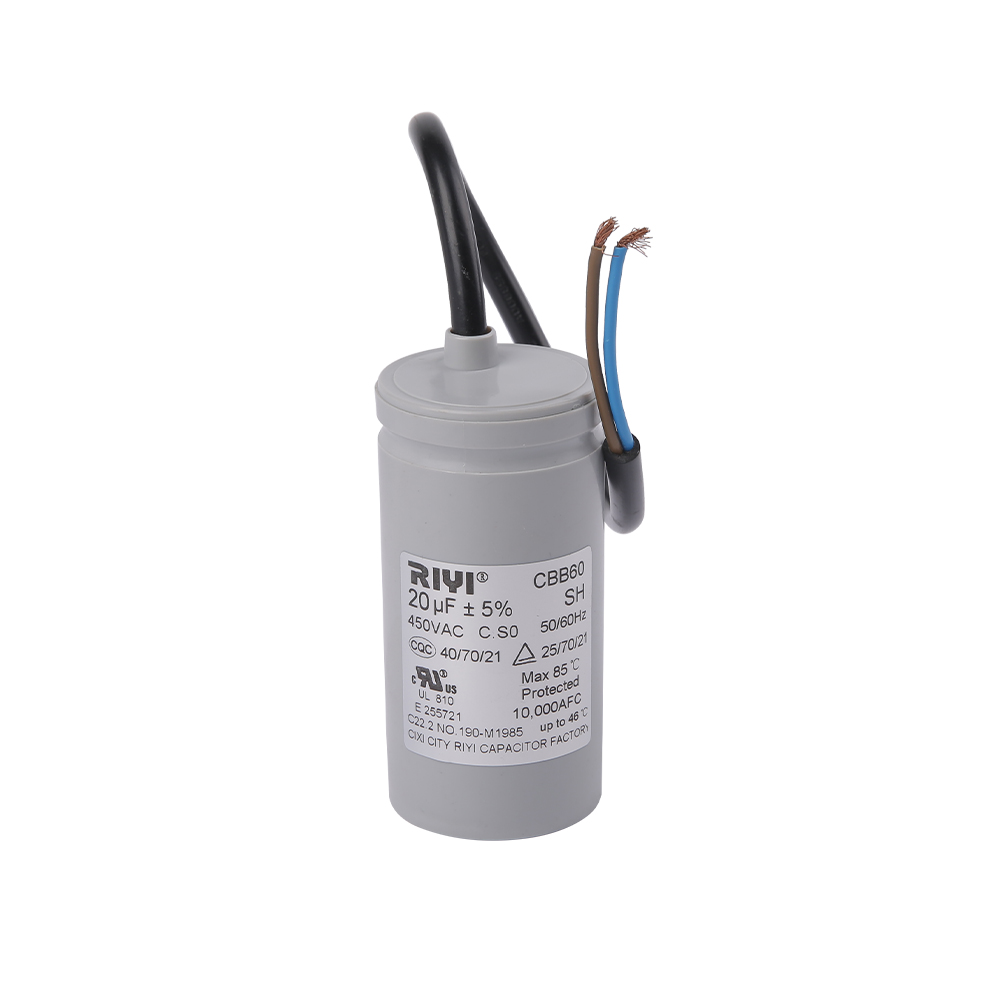

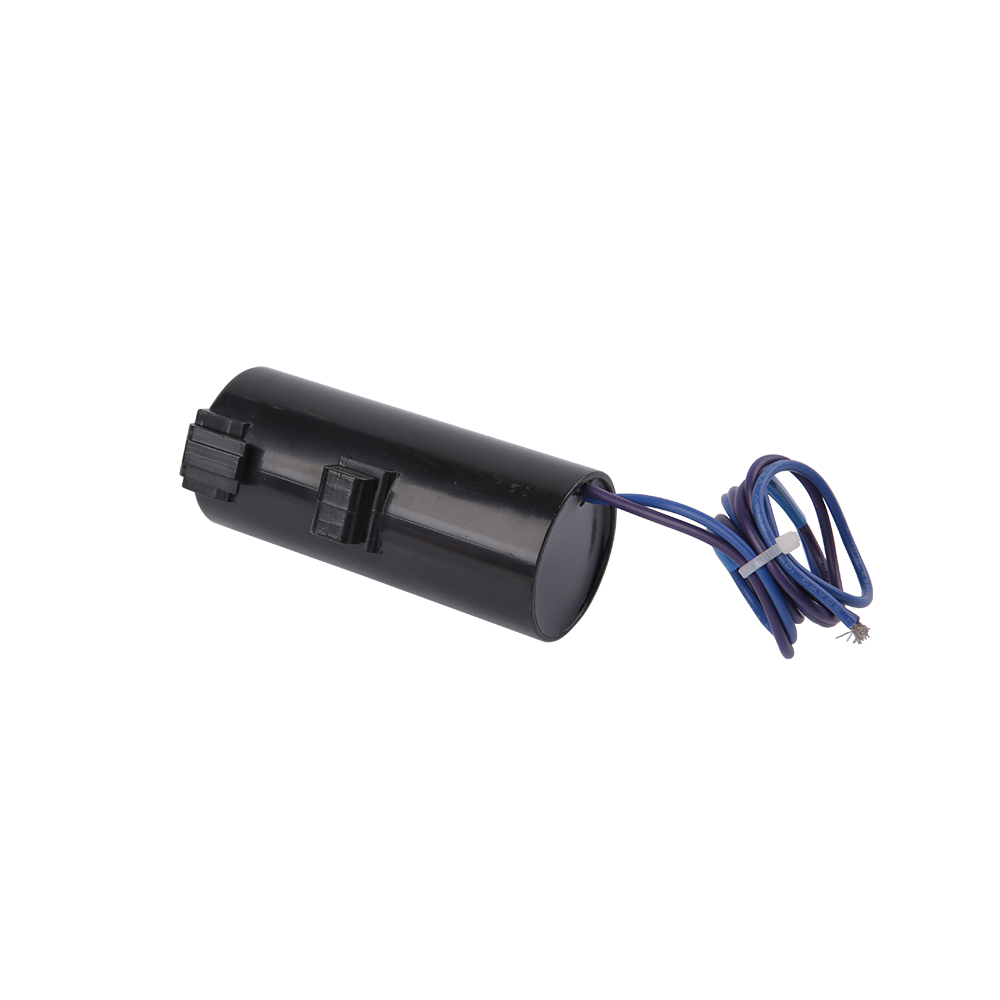

A O capacitor CBB60 é um capacitor de filme de polipropileno metalizado construído especificamente para operar motores de indução CA , mais comumente os motores monofásicos encontrados em bombas de água, ventiladores, compressores e outros equipamentos rotativos. Ao contrário de um pequeno disco de cerâmica marcado com 104J, um capacitor CBB60 é um componente cilíndrico ou oval maior classificado para tensão CA contínua, normalmente 250V ou 450V, e é rotulado diretamente em microfarads em vez do código pF de três dígitos, porque há área de superfície suficiente na caixa para imprimir o valor completo junto com a classificação de tensão, tolerância e informações de frequência.

Embora as unidades CBB60 ignorem a codificação abreviada, a matemática da capacitância subjacente é idêntica às pequenas partes codificadas. Um capacitor CBB60 avaliado em 25 microfarads armazena o mesmo tipo de relação de carga que um capacitor cerâmico de 0,1 microfarad, apenas em uma escala aproximadamente 250 vezes maior, e construído com um dielétrico e construção adequada para corrente de ondulação CA sustentada em vez de breves pulsos de filtragem CC. Qualquer pessoa que compare um pequeno capacitor de sinal codificado 104J com um capacitor de funcionamento do motor CBB60 está realmente comparando duas tarefas diferentes: condicionamento de sinal no nível de fração de microfarad versus mudança de fase do motor em dezenas de microfarads.

Os valores típicos de capacitância CBB60 encontrados nas placas de identificação do motor e nos manuais das bombas variam de 1,5 µF a 50 µF, com valores de estoque comum de 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 35 µF, 40 µF e 45 µF. Selecionar o valor CBB60 correto para um motor não é uma adivinhação opcional; o valor do capacitor é escolhido pelo fabricante do motor com base no projeto do enrolamento, e a troca por um valor incompatível altera o torque inicial, a corrente de operação e o acúmulo de calor nos enrolamentos do motor.

Construção Física de um Capacitor CBB60

A estrutura interna de um capacitor CBB60 utiliza um filme fino de polipropileno com uma camada de alumínio metalizado ou zinco depositada diretamente em sua superfície, enrolada em um cilindro compacto em vez de empilhada como placas planas. Esta construção de filme metalizado confere ao capacitor uma propriedade de autocura: se um pequeno ponto fraco no dielétrico quebrar sob estresse de tensão, o calor localizado vaporiza a fina camada de metal ao redor desse ponto, isolando a falha instantaneamente sem tirar todo o capacitor fora de serviço. Esta é uma das razões pelas quais capacitores de filme metalizado como o CBB60 são preferidos para operação contínua de motor CA em vez de outros tipos dielétricos que não possuem esse comportamento de autolimpeza.

O invólucro externo é normalmente um invólucro de plástico rígido preenchido com uma resina epóxi ou um composto de envasamento semelhante, que veda a umidade e fornece estabilidade mecânica contra a vibração produzida por um motor em funcionamento. Dois ou três terminais se estendem da parte superior, dimensionados para aceitar conectores tipo espada padrão, e muitas unidades CBB60 também incluem um mecanismo de alívio de pressão integrado no projeto da caixa, de modo que, se a pressão interna aumentar a partir de uma condição de falha, a caixa seja ventilada de maneira controlada, em vez de romper de forma imprevisível.

Correspondência do valor do capacitor à aplicação

A escolha entre um pequeno capacitor codificado e um capacitor de operação estilo CBB60 se resume à função elétrica que o componente desempenha, não à preferência pessoal. A lista abaixo alinha as duas famílias de capacitores com as situações em que cada uma é a escolha correta.

Filtragem, desacoplamento e temporização de nível de sinal em placas de circuito impresso exigem capacitores codificados de cerâmica ou filme como 104J, uma vez que essas funções precisam de valores pequenos e estáveis em um espaço compacto.
A mudança de fase do motor para motores CA monofásicos exige um CBB60 ou capacitor de funcionamento equivalente, uma vez que essas funções precisam de uma grande capacitância classificada para tensão de linha contínua e corrente de ondulação.
Qualquer capacitor colocado em uma linha CA, mesmo que brevemente, deve carregar uma tensão CA com margem acima da tensão de alimentação, e é por isso que as unidades CBB60 são classificadas em 250 V ou 450 V, em vez das classificações de tensão CC mais baixas, comuns em pequenas peças cerâmicas.
Os capacitores de substituição devem corresponder ao valor microfarad original dentro da faixa de tolerância declarada, pois a substituição de um valor subdimensionado ou superdimensionado altera o ângulo de fase do motor e pode reduzir a vida útil do motor.
Ambientes com alto calor ambiente ou ciclos de trabalho contínuos favorecem os capacitores CBB60 com uma classificação de temperatura mais alta, uma vez que o calor sustentado é um dos principais fatores que reduz gradualmente a vida útil do capacitor de filme.

Os dados de campo coletados por técnicos de reparo de motores e referenciados na literatura de serviços de eletrodomésticos em geral mostram consistentemente que um valor de capacitor de funcionamento oscilando mais de 10 por cento abaixo de seu valor nominal de microfarad se correlaciona com um torque de partida visivelmente reduzido e uma corrente operacional mais alta em compressores monofásicos e motores de bomba, que é uma das razões pelas quais os capacitores CBB60 são geralmente especificados com faixas de tolerância mais estreitas, como mais ou menos 5 por cento, em vez das bandas mais frouxas aceitáveis em capacitores de sinal de uso geral.

Lendo a placa de identificação do motor para obter o valor correto

A maioria dos motores monofásicos que requerem um capacitor de funcionamento lista o valor exato de microfarad e a classificação de tensão diretamente na placa de identificação, geralmente mostrada como algo como "Cap 20uF 450V". Quando a placa de identificação está faltando ou desgastada, o próprio capacitor original, se ainda estiver legível, é a segunda melhor referência. Se nenhum estiver disponível, a comparação com a potência e tensão nominal do motor usando um gráfico de referência cruzada do fabricante é a abordagem padrão, uma vez que os projetos de enrolamento do motor em uma determinada potência e tensão tendem a se agrupar em torno de uma faixa estreita de valores de capacitância adequados.

Comparando capacitores estilo 104J com capacitores CBB60 lado a lado

Colocar as duas famílias de capacitores próximas uma da outra torna as diferenças práticas fáceis de ver à primeira vista, embora ambas armazenem carga elétrica usando a mesma física básica.

Principais diferenças entre capacitores estilo 104J e capacitores CBB60
Atributo	Capacitor estilo 104J	Capacitor CBB60
Capacitância típica	Frações de um microfarad	1,5 a 50 microfarads
Dever primário	Filtragem de sinal, desacoplamento	Mudança de fase do motor, assistência de funcionamento
Estilo de classificação de tensão	Tensão de trabalho DC, baixa a moderada	Tensão CA contínua, 250V ou 450V
Método de rotulagem	Código de três dígitos mais letras	Valor completo de microfarad impresso na caixa
Tamanho físico	Pequeno, montado em placa	Caixa cilíndrica maior com terminais tipo lug
Exposição ao ciclo de trabalho	Corrente intermitente e de baixa ondulação	Corrente de ondulação contínua e sustentada

A distinção é mais importante quando alguém está solucionando problemas em um equipamento e encontra dois capacitores desconhecidos lado a lado, um pequeno e codificado, outro maior e impresso em microfarads simples. Reconhecer a qual família um componente pertence restringe imediatamente o papel que ele desempenha e que tipo de peça de reposição é apropriada, em vez de assumir que ambas as peças servem funções intercambiáveis simplesmente porque ambas são rotuladas como capacitores.

Teste e verificação dos valores do capacitor

Confirmar se um capacitor ainda corresponde ao valor impresso, seja ele com um código de estilo 104J ou uma etiqueta CBB60, é uma verificação rápida com o medidor correto. Um multímetro digital com faixa de capacitância ou um medidor LCR dedicado lê diretamente a capacitância real armazenada. O componente deve primeiro ser totalmente descarregado, pois um capacitor carregado pode danificar o medidor ou fornecer uma leitura falsa.

Etapas para uma verificação básica de capacitância

Desconecte completamente o capacitor do circuito ou motor antes de testar, pois um capacitor ainda conectado a um circuito energizado fornecerá leituras imprecisas e poderá apresentar risco de choque devido à carga armazenada. Descarregue o capacitor conectando brevemente seus terminais com um resistor isolado, em vez de uma chave de fenda, pois um curto-circuito direto pode danificar os terminais. Defina o medidor para a função de capacitância, conecte os cabos aos dois terminais e compare a leitura exibida com o valor impresso, considerando a porcentagem de tolerância declarada.

Um capacitor de 104J com leitura entre 0,095 µF e 0,105 µF fica dentro de sua janela de mais ou menos 5 por cento e está funcionando normalmente. Um capacitor CBB60 impresso como 25 µF com leitura abaixo de aproximadamente 20 µF provavelmente está degradado e deve ser substituído, uma vez que um capacitor de funcionamento do motor que perdeu mais de 20 por cento de sua capacitância nominal é uma causa comum de motores que zumbem, mas não iniciam, ou que iniciam lentamente sob carga.

Reconhecendo sinais físicos de alerta antes do teste

Uma inspeção visual geralmente revela problemas antes que a leitura do medidor os confirme. Um capacitor CBB60 com a parte superior da caixa saliente ou inchada, rachaduras visíveis ao longo das costuras ou um resíduo escuro vazando ao redor dos terminais quase certamente falhou internamente, e testá-lo oferece poucas informações adicionais além de confirmar que precisa ser substituído. Pequenos capacitores cerâmicos codificados 104J raramente apresentam inchaço visível, pois sua construção difere dos tipos de filme, mas corpos cerâmicos rachados ou juntas de solda descoloridas na placa ao redor da peça são pistas visuais úteis de que algo naquela área superaqueceu.

Interpretando leituras que estão fora da tolerância

Uma leitura que varia para cima, em vez de para baixo, em um capacitor de filme é menos comum, mas ainda pode ocorrer, e geralmente aponta para um problema de calibração do medidor ou uma medição feita enquanto a carga residual ainda estava presente, em vez de um aumento real na capacitância, uma vez que os capacitores não ganham capacitância com o envelhecimento normal. Uma leitura que varia para baixo é o padrão muito mais frequente e reflete a degradação dielétrica gradual, a entrada de umidade ou o efeito cumulativo dos eventos de limpeza de autocura descritos anteriormente, cada um dos quais reduz ligeiramente a área efetiva da placa ao longo da vida útil do componente.

Fatores que encurtam ou prolongam a vida útil do capacitor

Ambas as famílias de capacitores envelhecem devido às mesmas tensões subjacentes, embora os prazos e os sintomas de falha sejam diferentes devido aos seus diferentes trabalhos e ambientes operacionais.

Calor

A temperatura ambiente elevada é consistentemente identificada como o maior fator que reduz a vida útil do filme e do capacitor cerâmico, uma vez que o calor acelera a quebra química do material dielétrico e de quaisquer compostos de ligação internos. Um capacitor CBB60 montado diretamente contra uma carcaça de compressor quente envelhecerá mais rápido do que uma peça idêntica montada com um entreferro e alguma ventilação, mesmo que ambos tenham a mesma carga elétrica.

Estresse de tensão

Operar um capacitor consistentemente próximo ou acima de sua tensão nominal comprime significativamente sua vida útil em comparação com operá-lo com margem abaixo dessa classificação. É por isso que selecionar um CBB60 classificado para 450 V em uma linha de alimentação nominal de 220 V ou 240 V, em vez de reduzir a margem com uma peça classificada para 250 V, é uma prática comum em regiões onde a tensão da linha flutua ou ocasionalmente aumenta.

Corrente de ondulação e ciclo de trabalho

Os capacitores usados em serviço contínuo, como um CBB60 em um motor que funciona por horas seguidas, experimentam um aquecimento de corrente de ondulação mais cumulativo do que um capacitor usado apenas em rajadas breves e intermitentes. Esta é uma das razões pelas quais os capacitores de funcionamento do motor são fisicamente maiores em relação ao seu valor de capacitância do que os pequenos capacitores de sinal de classificação microfarad semelhante, uma vez que a maior área de superfície da caixa ajuda a dissipar o calor gerado pelo fluxo sustentado de corrente.

Umidade e Contaminação

A umidade que entra no corpo do capacitor, seja através de uma vedação da caixa danificada ou de um defeito de fabricação, acelera a ruptura dielétrica e pode levar a uma falha repentina, em vez de gradual. As caixas seladas preenchidas com epóxi nos capacitores CBB60 existem especificamente para retardar esse caminho, e é por isso que uma caixa rachada ou danificada é tratada como um forte indicador de que um capacitor deve ser substituído, mesmo que ainda esteja testando dentro da tolerância naquele momento.

Considerações sobre instalação e fiação para capacitores CBB60

A instalação correta afeta o desempenho e a vida útil tanto quanto a seleção do valor correto de microfarad. Um capacitor CBB60 geralmente é conectado em paralelo ao circuito de enrolamento de partida ou operação do motor, e o layout do terminal na caixa, seja ele com dois ou três terminais, determina como ele se conecta a aplicações de motor de valor único ou de valor duplo.

Orientação e localização de montagem

A montagem de um capacitor CBB60 em um local protegido da exposição direta ao sol e longe de outros componentes geradores de calor prolonga sua vida útil prática de forma mensurável em comparação com a montagem contra uma superfície quente sem fluxo de ar. A montagem vertical com os terminais voltados para baixo é uma orientação comumente recomendada nos manuais de equipamentos, pois reduz a chance de acúmulo de umidade ou condensação ao redor das conexões dos terminais.

Conexões terminais

Os conectores tipo espada devem se encaixar perfeitamente nos terminais do capacitor sem folga excessiva, pois uma conexão solta gera aquecimento localizado no ponto de contato sempre que a corrente flui, degradando gradualmente o conector e o terminal. A bitola do fio deve corresponder ao consumo de corrente esperado do circuito e as conexões devem ser mecanicamente seguras o suficiente para suportar a vibração que um motor em funcionamento produz ao longo de meses ou anos de serviço.

Faixa de substituição de valor de reposição

Quando um valor de substituição exato não está disponível, uma diretriz prática comumente referenciada permite um valor CBB60 substituto dentro de cerca de mais ou menos 10 por cento do valor nominal original de microfarad sem afetar materialmente o desempenho do motor, embora permanecer o mais próximo possível do valor original da placa de identificação continue sendo a abordagem preferida sempre que essa peça exata possa ser adquirida.

Perguntas frequentes

Qual é o valor real de microfarad de um capacitor de 104J?

Um capacitor de 104J mede 0,1 microfarads, equivalente a 100.000 picofarads, com uma tolerância de mais ou menos 5% em torno desse valor nominal.

Um capacitor CBB60 pode ser marcado com um código semelhante de três dígitos?

A maioria dos capacitores CBB60 imprime o valor completo de microfarad diretamente no gabinete, em vez de usar a abreviação pF de três dígitos, porque o gabinete maior tem espaço para rotulagem de texto simples, juntamente com a classificação de tensão e tolerância.

Uma letra de tolerância mais alta é sempre melhor que J

Não. Uma tolerância mais restrita, como F ou J, significa que o valor real permanece mais próximo do valor nominal, o que é importante para circuitos de temporização e filtro, mas para serviço de bypass geral, uma tolerância mais flexível, como K ou M, é perfeitamente aceitável e muitas vezes menos dispendiosa.

Por que os capacitores CBB60 precisam de uma classificação de tensão CA em vez de uma classificação CC

Os capacitores CBB60 ficam diretamente na linha CA enquanto o motor funciona, de modo que eles experimentam tensão alternada contínua e corrente de ondulação, o que requer um dielétrico e uma construção classificada para serviço CA sustentado, em vez dos breves pulsos CC que um pequeno capacitor cerâmico normalmente suporta.

O que acontece se o valor CBB60 errado for instalado em um motor

Um valor microfarad incorreto altera o ângulo de fase entre os enrolamentos do motor, o que pode reduzir o torque de partida, aumentar a corrente de operação e aumentar a temperatura operacional, encurtando a vida útil do motor.

Como often should a CBB60 capacitor be checked

Não existe um intervalo fixo universal, uma vez que a vida útil depende da temperatura ambiente, do tempo de execução e da estabilidade da tensão, mas verificar a capacitância sempre que um motor apresenta partida lenta, zumbido ou proteção contra sobrecarga desarmada é um ponto de disparo prático razoável.

Um capacitor 104J pode ser usado no lugar de um capacitor CBB60?

Não, os dois não são intercambiáveis. Um capacitor de 104J contém apenas 0,1 microfarads e é classificado para tensão de baixo nível de sinal, enquanto um motor requer dezenas de microfarads em uma tensão CA contínua muito além do que um pequeno capacitor codificado é construído para suportar.

Um valor de microfarad CBB60 maior sempre significa um desempenho de partida do motor mais forte?

Não necessariamente. Os enrolamentos do motor são projetados em torno de um valor de capacitância específico escolhido pelo fabricante, e a instalação de um valor significativamente maior do que o especificado pode superaquecer o enrolamento e o próprio capacitor, em vez de melhorar o desempenho, portanto, corresponder ao valor da placa de identificação é a abordagem mais segura, em vez de presumir que maior é melhor.

Contra o que a propriedade de autocura de um capacitor CBB60 realmente protege?

Ele protege contra pequenos pontos fracos dielétricos localizados que se transformam em um curto-circuito completo, uma vez que o breve evento de eliminação isola a falha em uma pequena área em vez de deixá-la se propagar por toda a camada do filme, o que é uma das razões pelas quais a construção do filme metalizado é favorecida para o funcionamento contínuo do motor CA.

Por que dois capacitores com o mesmo código 104J às vezes têm tamanhos físicos diferentes

As diferenças de tamanho físico entre dois capacitores 104J geralmente se resumem a uma classificação de tensão diferente ou a um material dielétrico diferente, uma vez que ambos os fatores afetam a espessura que a camada dielétrica precisa ter, mesmo que o valor de capacitância e a tolerância impressos na caixa permaneçam idênticos.
