1 Guia do capacitor Microfarad: especificações, usos e dicas de substituição do CBB60

O que é um capacitor de 1 microfarad e por que isso é importante

A 1 capacitor microfarad (1 µF) armazena um milionésimo de farad de carga elétrica. Isso pode parecer trivialmente pequeno, mas na prática representa um dos valores de capacitância mais versáteis em eletrônica – útil em circuitos de temporização, acoplamento de sinal, filtragem de áudio, desacoplamento de fonte de alimentação e aplicações de mudança de fase de motor. Quando alguém se refere a um “limite de 1 µF”, normalmente está apontando para um componente que lida com tarefas de baixa a média frequência com precisão e perda mínima de energia.

Para contextualizar a escala: um farad é uma enorme quantidade de capacitância quase nunca vista em componentes discretos. Um microfarad equivale a 10⁻⁶ farads e fica confortavelmente entre as tampas de cerâmica da faixa de picofarad usadas para filtragem de RF e os capacitores eletrolíticos de centenas de microfarads usados ​​na suavização de potência em massa. Esse meio-termo é exatamente onde 1 µF brilha – capaz o suficiente para interagir significativamente com sinais CA de baixa frequência e compacto o suficiente para aparecer em tudo, desde circuitos de smartphones até placas de motores de máquinas de lavar.

O Capacitor CBB60 família, construída em torno da tecnologia de filme de polipropileno metalizado, aparece frequentemente na faixa de 1 µF a 100 µF. Um Capacitor CBB60 de 1 µF é normalmente empregado em enrolamentos auxiliares de motores leves, placas de controle de ventiladores e circuitos de bombas de baixa potência, onde um capacitor de filme estável e de longa vida supera as alternativas mais baratas. Compreender como o valor de 1 microfarad se comporta nesses contextos é a base para selecionar, testar e substituir esses componentes corretamente.

O Microfarad Unit Explained: Scale, Conversion, and Practical Reference

O farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Microfarad (µF ou uF) : 1 × 10⁻⁶ F - usado em capacitores de motor, acoplamento de áudio e filtragem de fonte de alimentação
• Nanofarad (nF) : 1 × 10⁻⁹ F — usado em circuitos de temporização e filtros de alta frequência; 1 µF = 1.000 nF
• Picofarad (pF) : 1 × 10⁻¹² F — usado em RF, circuitos de antenas e osciladores de cristal; 1 µF = 1.000.000 pF

Um capacitor de 1 µF rotulado como “105” em seu corpo (comum para tipos cerâmicos multicamadas) usa notação de código: os dois primeiros dígitos fornecem a mantissa (10) e o terceiro dígito fornece o expoente de 10 em picofarads (5 = 10⁵ pF = 100.000 pF = 0,1 µF). Uma peça rotulada diretamente como “1µF”, ou carregando um “1,0” ao lado do símbolo µF, é inequívoca. Sempre leia o marcador da unidade com atenção - confundir µF com nF em um capacitor de motor pode resultar em um componente com capacitância 1.000 vezes menor, fazendo com que o motor não dê partida totalmente.

Para aplicações em motores, os valores de capacitância normalmente variam entre 1 µF e 100 µF, dependendo do tamanho do motor. Um ventilador de teto pode exigir 1 µF a 5 µF; um pequeno motor de bomba monofásico pode precisar de 4 µF a 16 µF; uma motopolia de máquina de lavar de tamanho normal geralmente usa 8 µF a 25 µF. O valor de 1 µF, portanto, corresponde ao menor território prático de capacitores de motor – ventiladores auxiliares, pequenas bombas de água e motores de indução de carga leve.

Como funciona o capacitor CBB60 e onde cabe 1 µF

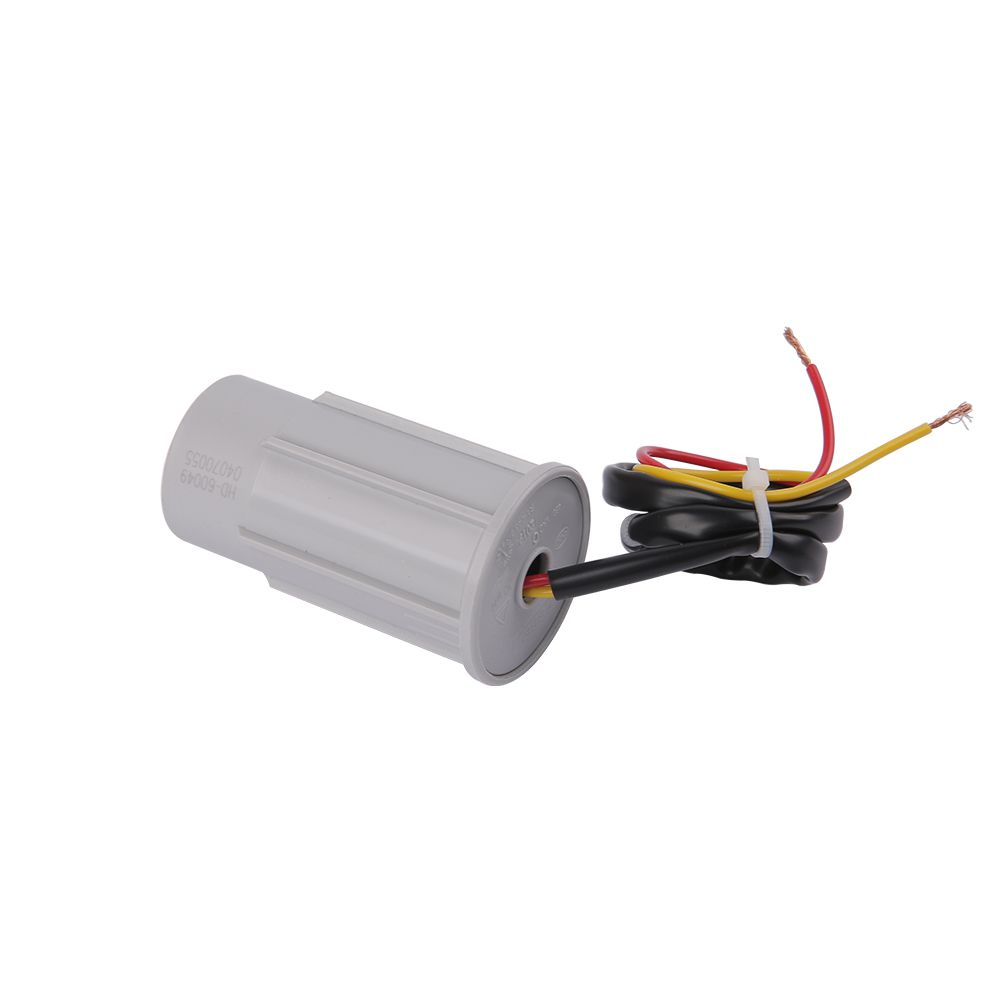

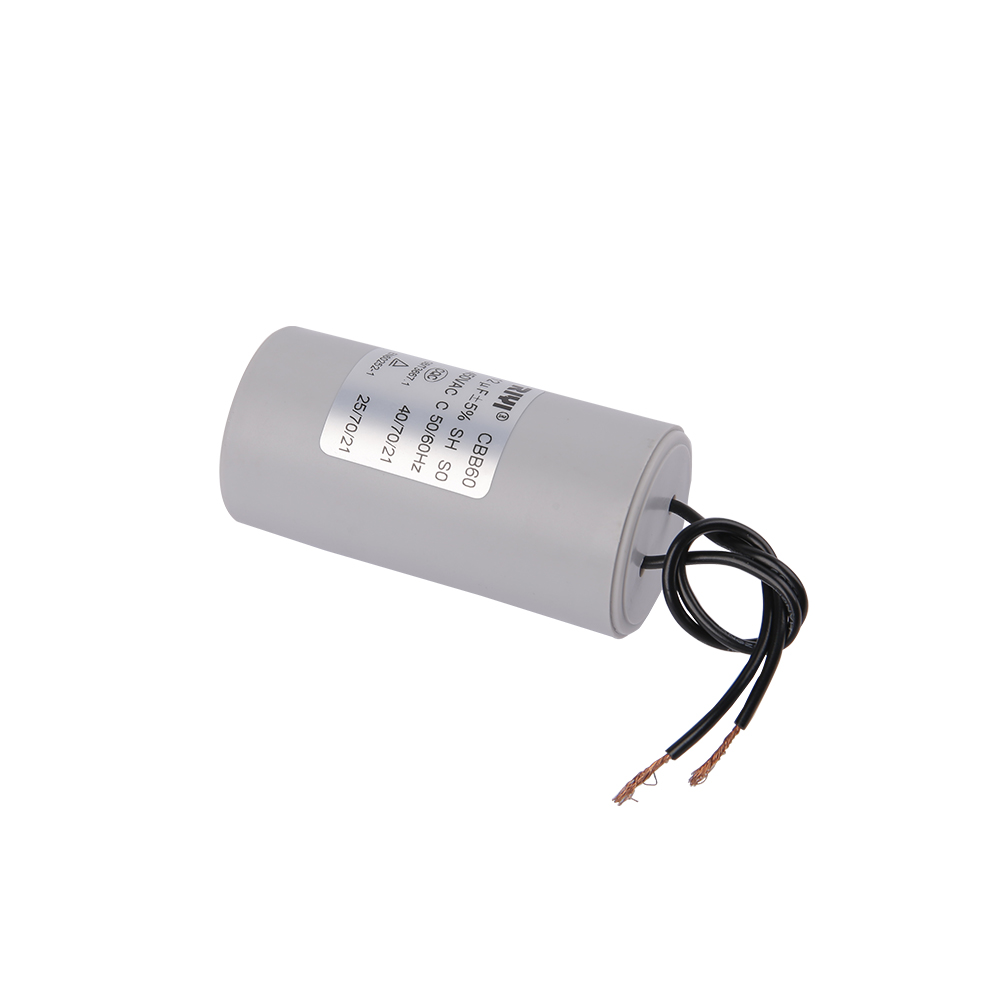

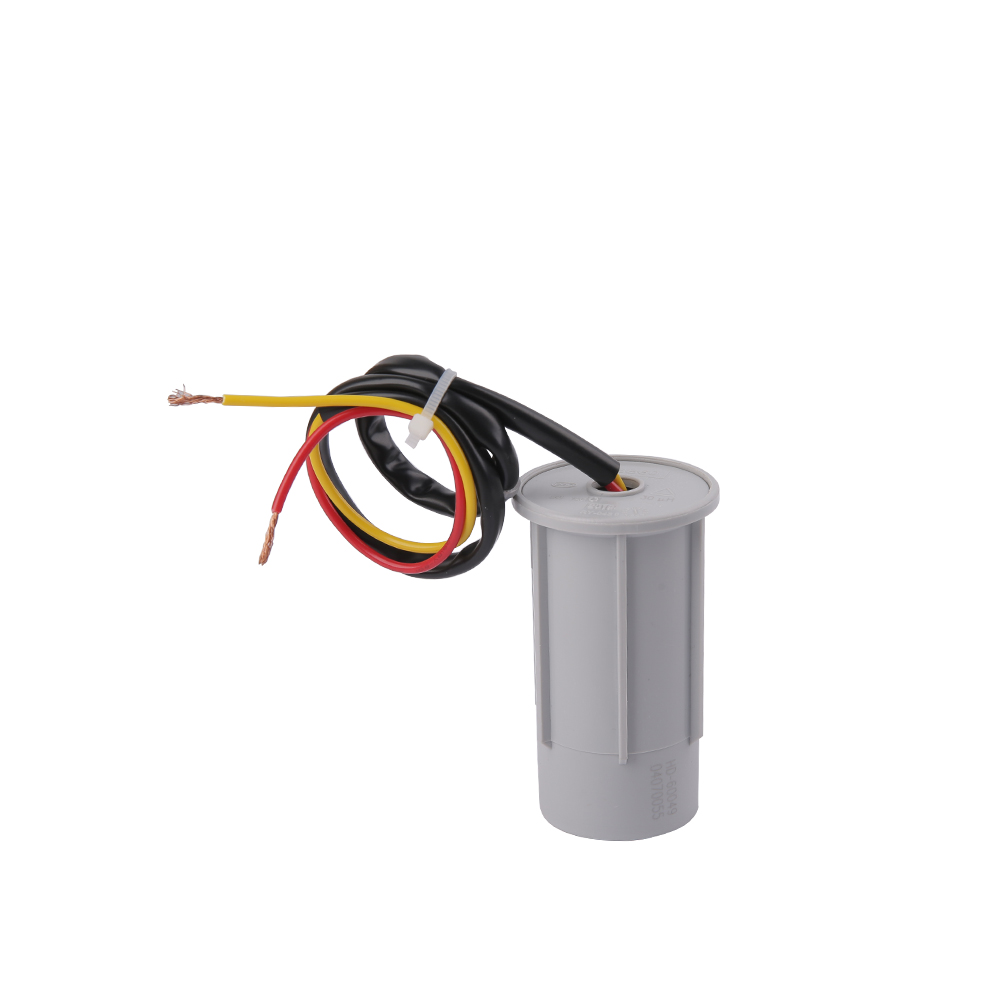

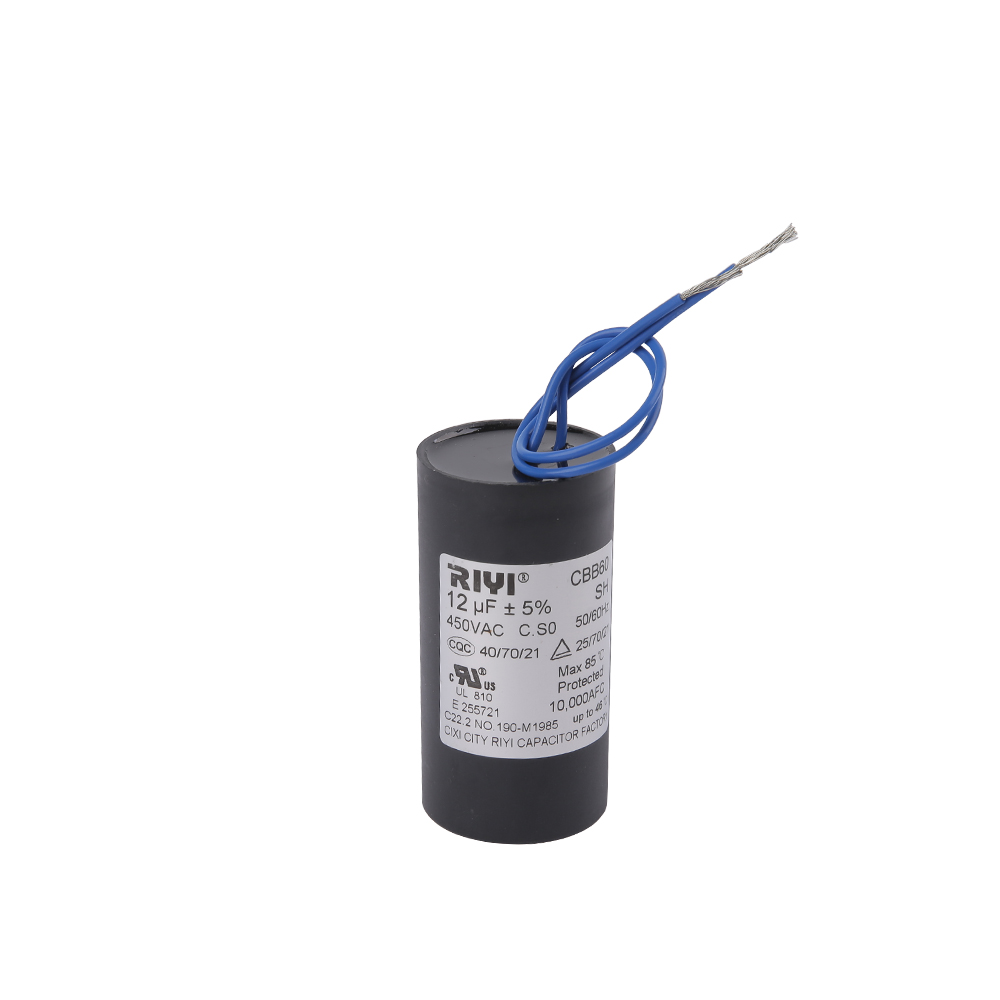

O CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

O core function of a CBB60 capacitor in a single-phase motor is mudança de fase . Uma fonte de alimentação CA monofásica não pode, por si só, gerar um campo magnético rotativo – ela apenas produz um campo magnético oscilante. Ao conectar um capacitor em série com o enrolamento auxiliar (de partida), a corrente através desse enrolamento é deslocada aproximadamente 90 graus em relação à corrente do enrolamento principal. Esta diferença de fase cria uma aproximação bifásica suficiente para gerar um campo magnético rotativo e produzir torque inicial.

A 1 µF, um capacitor CBB60 produz uma contribuição de mudança de fase relativamente modesta, adequada para motores com baixos requisitos de torque de partida e pequenos enrolamentos auxiliares. Sua reatância (Xc) a 50 Hz pode ser calculada como:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3.183 ohms

A 60 Hz, isso cai para aproximadamente 2.653 ohms. Esta alta impedância significa que um capacitor de 1 µF permite que apenas uma pequena corrente reativa flua – adequado para motores pequenos onde a resistência e a indutância do enrolamento auxiliar são altas. O emparelhamento de um capacitor CBB60 de 1 µF com um motor que requer 10 µF resultaria em torque de partida severamente reduzido, possível zumbido, superaquecimento do enrolamento auxiliar e, eventualmente, falha do motor.

Propriedades de autocura do filme metalizado

Uma das vantagens definidoras da construção CBB60 é a autocura. Quando ocorre um defeito microscópico ou ruptura dielétrica local, a fina metalização de alumínio ou zinco ao redor da falha vaporiza quase instantaneamente devido à energia liberada. Isto isola o defeito e restaura o dielétrico, evitando curtos-circuitos catastróficos. Um único evento de autocorreção causa uma redução insignificante na capacitância – geralmente inferior a 0,01% – o que significa que o capacitor continua a funcionar de forma confiável mesmo após vários eventos de falha menores ao longo de sua vida operacional.

Essa propriedade de autocura é um dos motivos pelos quais os capacitores CBB60 são preferidos aos tipos eletrolíticos de papel ou alumínio para operação contínua do motor. Um típico capacitor CBB60 de alta qualidade é classificado para 60.000 horas ou mais de operação contínua à temperatura nominal, em comparação com 2.000–5.000 horas para capacitores eletrolíticos de alumínio típicos sob condições semelhantes.

Principais especificações a serem verificadas ao selecionar um capacitor CBB60 de 1 microfarad

Escolher o capacitor de 1 µF correto para uma aplicação de motor vai além de combinar o número de capacitância. Várias especificações interdependentes determinam se o componente funcionará com segurança e durará sua vida útil nominal.

Classificação de tensão: seguro para ir mais alto, nunca mais baixo

Uma dúvida comum ao substituir um capacitor CBB60 de 1 µF é se uma unidade com tensão nominal mais alta pode substituir o original. A resposta é sim – substituir uma unidade de 250 VCA por uma de 450 VCA é perfeitamente aceitável e, na verdade, oferece uma margem de segurança maior. A classificação de tensão representa a tensão máxima que o dielétrico pode suportar continuamente sem quebra. Usar um capacitor de 450 VCA em um circuito de 230 V significa simplesmente que o dielétrico opera bem abaixo do seu limite de tensão, o que muitas vezes prolonga a vida útil. Nunca substitua uma classificação de tensão mais baixa: um capacitor de 250 VCA em um circuito de 370 V provavelmente falhará rapidamente e poderá fazê-lo catastroficamente.

Tolerância de capacitância e desempenho do motor

Os projetistas de motores especificam valores de capacitância com tolerâncias, geralmente ±5% ou ±10%, porque o capacitor interage com a impedância do enrolamento do motor para criar a mudança de fase. Um capacitor de 1 µF com tolerância de ±10% pode medir entre 0,9 µF e 1,1 µF. Para a maioria dos pequenos motores de ventiladores ou bombas, esta faixa é aceitável. Não entanto, para aplicações de controle de motor de precisão — acionamentos de velocidade variável, compressores scroll HVAC ou equipamentos médicos — é garantida uma tolerância mais rigorosa (±5% ou mesmo ±2%) para manter torque e eficiência consistentes em toda a faixa de temperatura de serviço.

Capacitor CBB60 vs. Outros tipos de capacitores de motor

O CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 versus CBB61

Tanto o CBB60 quanto o CBB61 utilizam dielétrico de filme de polipropileno metalizado e são regidos pela CEI 60252-1. A única diferença estrutural é o formato: o CBB60 é cilíndrico, o CBB61 é retangular (em formato de caixa). Eletricamente, uma unidade CBB61 1 µF 250 VAC é intercambiável com uma unidade CBB60 1 µF 250 VAC, desde que a classe de segurança, a categoria climática e a configuração do terminal correspondam. A consideração prática é o ajuste mecânico – se o suporte de montagem no aparelho acomoda um cilindro ou uma caixa plana.

CBB60 x CBB65

O CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

Capacitor de partida eletrolítico CBB60 vs. CD60

O CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Aplicações onde um capacitor de 1 microfarad é a escolha certa

O 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Circuitos de enrolamento auxiliar de motor monofásico pequeno

Ventiladores de teto, exaustores, ventiladores de mesa pequenos e bombas centrífugas de baixa potência são os lares mais comuns para um capacitor de 1 µF em serviço motorizado. Esses motores possuem enrolamentos auxiliares pequenos com impedância relativamente alta, o que significa que um capacitor grande causaria sobrecorrente no circuito auxiliar. Uma unidade de 1 µF fornece a magnitude correta da corrente reativa para criar uma mudança de fase eficaz sem sobrecarregar o isolamento do enrolamento. Alguns motores de ventiladores de múltiplas velocidades usam redes de capacitores – por exemplo, um capacitor de 1 µF e um capacitor de 2 µF comutados em combinações diferentes – para atingir três configurações de velocidade distintas.

Circuitos de temporização e osciladores

No circuito IC do temporizador clássico 555, a constante de tempo é definida pela fórmula t = 1,1 × R × C. Com um capacitor de 1 µF e um resistor de 100 kΩ, a largura do pulso de saída é de aproximadamente 0,11 segundos - um intervalo comumente necessário em temporizadores industriais, circuitos de retardo de relé e sistemas de controle sequencial. Mudar de um capacitor de 1 µF para um capacitor de 10 µF no mesmo circuito multiplica esse atraso por dez para 1,1 segundos. Isso torna 1 µF uma “etapa unitária” natural para o projeto de circuitos de temporização, oferecendo uma escala intuitiva para cálculo.

Acoplamento e filtragem de sinal de áudio

Na eletrônica de áudio, um capacitor de 1 µF em uma função de acoplamento cria um filtro passa-alta. Emparelhado com uma carga de 10 kΩ, a frequência de corte de -3 dB é de aproximadamente 16 Hz – bem na parte inferior da faixa audível. Isso torna os capacitores de acoplamento de 1 µF comuns em projetos de amplificadores de áudio, onde o objetivo é passar todas as frequências audíveis enquanto bloqueia qualquer deslocamento DC que mudaria o ponto de operação dos estágios subsequentes. Capacitores de filme – incluindo o filme de polipropileno usado na construção do CBB60 – são frequentemente preferidos para acoplamento de áudio devido à sua baixa distorção em comparação com os tipos eletrolíticos.

Desacoplamento da fonte de alimentação

No projeto de fonte de alimentação analógica e de sinal misto, um capacitor de desacoplamento de 1 µF colocado próximo ao pino de alimentação de um IC suprime o ruído de frequência média na faixa de 100 kHz a vários MHz que um eletrolítico de volume maior não consegue lidar com rapidez suficiente. É prática comum emparelhar um eletrolítico de 100 µF (em massa) com um capacitor de cerâmica ou filme de 1 µF (média frequência) e uma cerâmica de 100 nF (alta frequência) em cada trilho de alimentação, cobrindo três décadas de frequência com três componentes.

Placas de controle de motores e ventiladores de velocidade variável

Controladores eletrônicos de velocidade para ventiladores de teto e motores de pequenos eletrodomésticos geralmente incluem um capacitor de filme de polipropileno de 1 µF em seus circuitos amortecedores. Esses amortecedores suprimem picos de tensão gerados quando os enrolamentos do motor indutivo são comutados por TRIAC ou dispositivos transistorizados. Sem o capacitor amortecedor, esses picos podem exceder várias centenas de volts em microssegundos, destruindo o dispositivo de comutação. Um capacitor de 1 µF emparelhado com um resistor em série (geralmente 10–100 Ω) é uma configuração de amortecedor padrão para motores na faixa de potência de 50–500 W.

Como testar um capacitor de 1 microfarad com um multímetro

Verificar se um capacitor de 1 µF está funcionando corretamente antes ou depois da instalação é simples com um multímetro digital moderno que inclui uma função de medição de capacitância. O processo leva menos de cinco minutos e pode confirmar se um componente suspeito de defeito está realmente com defeito – ou se a falha está em outro local do circuito.

1. Desconecte a alimentação: Nunca teste um capacitor enquanto o circuito estiver energizado. Para capacitores em circuitos de motor, aguarde também 30 segundos após a remoção da alimentação antes de tocar nos terminais – a carga residual pode persistir.
2. Descarregue o capacitor: Para um capacitor de 1 µF, um resistor de 10 kΩ conectado aos terminais por 2–3 segundos é suficiente para levar a tensão residual a um nível seguro. Capacitores maiores requerem tempos de descarga mais longos.
3. Configure o multímetro: Mude para o modo de medição de capacitância (CAP ou µF). Alguns medidores exigem a seleção de um intervalo; escolha a faixa mais baixa que pode exibir 1 µF, normalmente a faixa de 2 µF ou 10 µF.
4. Conecte e meça: Toque as pontas de prova do medidor nos terminais do capacitor. Para capacitores de filme não polarizados como os tipos CBB60, a polaridade não importa. Para capacitores eletrolíticos, combine o vermelho com o positivo e o preto com o negativo.
5. Interprete a leitura: Um capacitor saudável de 1 µF deve ler entre 0,9 µF e 1,1 µF (dentro da tolerância de ±10%). Uma leitura mais de 10% abaixo do valor nominal indica deterioração. Uma leitura de 0 ou “OL” (circuito aberto) significa que o dielétrico quebrou e a peça deve ser substituída.

Se o seu multímetro não tiver função de capacitância, um método alternativo é o teste de tempo de carga: carregue o capacitor através de um resistor conhecido de uma fonte CC e meça o tempo para atingir 63,2% da tensão de alimentação (uma constante de tempo, τ = RC). Para um capacitor de 1 µF e um resistor de 10 kΩ, t = 0,01 segundos . Este método requer um osciloscópio ou voltímetro rápido e geralmente é reservado para técnicos com equipamentos mais avançados.

Sinais de que um capacitor CBB60 de 1 µF falhou

A falha do capacitor nos circuitos do motor raramente acontece instantaneamente. Mais frequentemente, a capacitância diminui gradualmente à medida que o dielétrico envelhece – um processo acelerado pelo calor, picos de tensão e alta umidade. Reconhecer os primeiros sintomas de degradação do capacitor pode salvar o motor de danos permanentes no enrolamento.

• O motor zumbe, mas não liga - o sintoma mais comum de um capacitor de funcionamento com falha completa. O motor recebe energia e o enrolamento principal é energizado, mas sem a corrente de mudança de fase do enrolamento auxiliar, nenhum campo magnético rotativo se forma e o rotor permanece parado.
• Velocidade reduzida do motor — um capacitor parcialmente degradado pode permitir a partida e o funcionamento do motor, mas com torque reduzido e velocidade abaixo da nominal. Um ventilador funcionando visivelmente mais devagar que o normal geralmente tem um capacitor de 70 a 80% de seu valor nominal.
• Calor excessivo do motor — quando a capacitância do capacitor cai, a corrente do enrolamento auxiliar fica desequilibrada em relação ao enrolamento principal, causando corrente acima do normal em ambos os enrolamentos e temperatura elevada do motor.
• Disjuntores disparados durante a partida do motor — um capacitor deteriorado faz com que o motor consuma uma corrente de partida muito maior na partida, às vezes o suficiente para desarmar o disjuntor que protege o circuito.
• Danos físicos visíveis — abaulamento do invólucro do capacitor, rachaduras na vedação final de resina ou descoloração marrom são sinais de sobrecarga térmica. Qualquer capacitor que apresente danos físicos deve ser substituído independentemente do valor de capacitância medido.

Em caso de dúvida, a substituição é barata em relação ao custo de um motor queimado. Um capacitor CBB60 de 1 µF de qualidade normalmente custa menos de US$ 5. Uma substituição do motor ou uma chamada de serviço para diagnosticar uma falha do motor causada pela negligência de um capacitor defeituoso custa significativamente mais.

Guia passo a passo para substituir um capacitor CBB60 de 1 µF

Substituir um capacitor de funcionamento em um pequeno motor ou ventilador é um reparo simples que a maioria dos proprietários ou técnicos de manutenção com conhecimento técnico podem realizar com segurança. A regra crítica de segurança é simples: sempre desconecte a energia e verifique se ela está desligada antes de tocar em qualquer componente .

1. Desconecte o aparelho da fonte de alimentação. Para equipamentos conectados, desligue o disjuntor e verifique com um testador de tensão sem contato.
2. Fotografe o capacitor original e suas conexões antes de remover qualquer coisa. Isso fornece uma referência para reconectar a substituição corretamente.
3. Descarregue o capacitor usando um resistor em seus terminais. Embora um capacitor de 1 µF armazene apenas uma pequena quantidade de energia, esta etapa é uma boa prática antes do manuseio.
4. Observe as especificações exatas impressas no corpo do capacitor: capacitância (µF), tensão nominal (VAC), frequência (Hz) e quaisquer códigos adicionais (SH, P2, categoria climática). Estes determinam a peça de substituição.
5. Obtenha um substituto com a mesma capacitância, classificação de tensão igual ou superior, classificação de temperatura igual ou mais ampla e a mesma configuração de terminal (conexão rápida tipo espada, fios ou terminais de parafuso).
6. Conecte a substituição usando a fotografia como referência. Para capacitores CBB60 padrão de dois terminais, a polaridade não é relevante – qualquer terminal pode ser conectado a qualquer fio.
7. Prenda o capacitor em seu suporte ou clipe de montagem. Os capacitores cilíndricos CBB60 normalmente são montados com uma tira de metal ou plástico ao redor do corpo.
8. Restaure a energia e teste o motor para verificar o comportamento correto de inicialização e funcionamento. Se o motor ainda zumbir ou não der partida, verifique a chave centrífuga, a sobrecarga térmica ou os enrolamentos do motor antes de assumir outra falha no capacitor.

Armazenamento, manuseio e padrões internacionais para capacitores CBB60

Os capacitores são geralmente componentes robustos, mas o armazenamento inadequado pode degradar seu desempenho antes mesmo de serem instalados. Os capacitores de filme como a série CBB60 são menos sensíveis às condições de armazenamento do que os tipos eletrolíticos de alumínio, mas algumas precauções prolongam significativamente a vida útil.

• Armazenar em ambiente fresco e seco, com temperaturas entre 5°C e 40°C e umidade relativa inferior a 75%. A alta umidade durante longos períodos pode permear o invólucro plástico e introduzir umidade no dielétrico, reduzindo a resistência do isolamento.
• Evite luz solar direta ou exposição UV. A radiação UV degrada o polipropileno ao longo do tempo, o que pode afetar as propriedades elétricas do filme.
• Mantenha longe de produtos químicos corrosivos, solventes e ambientes com névoa salina. Os pinos terminais metálicos e as tampas podem corroer, aumentando a resistência de contato.
• Capacitores de filme como os tipos CBB60 não requerem reforma periódica (reenergização) como fazem os capacitores eletrolíticos de alumínio, tornando-os mais tolerantes no armazenamento de longo prazo. Um capacitor CBB60 de 1 µF armazenado adequadamente por cinco anos deve ter desempenho idêntico a um novo.

Padrões e Certificações Internacionais

Os capacitores CBB60 de qualidade destinados ao uso em eletrodomésticos, equipamentos HVAC e motores industriais são fabricados e testados de acordo com padrões internacionais estabelecidos. A compra de fontes certificadas garante que o componente funcione conforme rotulado e inclua as proteções de segurança necessárias.

• IEC 60252-1 : O principal padrão internacional para capacitores de motores CA. Define métodos de teste para capacitância, tan delta, resistência de isolamento, resistência de tensão e desempenho de temperatura.
• GB/T 3667 : O padrão nacional chinês equivalente ao IEC 60252-1, que serve como referência direta de projeto para capacitores da série CBB.
• UL 810 : O padrão norte-americano para capacitores, exigido para produtos vendidos nos Estados Unidos. Os capacitores CBB60 listados na UL carregam a marca UL e a designação cUL para o Canadá.
• VDE : A certificação da associação alemã de engenharia elétrica exigida para produtos no mercado europeu. Um capacitor com marcação VDE passou por rigorosos testes independentes.
• Conformidade com RoHS : Garante que o capacitor esteja livre de substâncias perigosas, incluindo chumbo, mercúrio, cádmio e certos retardadores de chama bromados — exigidos para produtos vendidos na União Europeia.

Ao adquirir um capacitor CBB60 de 1 µF para uso comercial ou industrial, sempre solicite as certificações relevantes ao fornecedor. Capacitores falsificados ou abaixo do padrão que afirmam falsamente classificações são um problema documentado no mercado - um capacitor rotulado como 1 µF / 450 VAC que na verdade é classificado para apenas 250 VAC falhará em condições normais de operação, podendo causar danos ao motor ou até mesmo incêndio em caixas fechadas.
