Capacitor CBB60 para bomba de água: guia de seleção e substituição

Sim - um Capacitor CBB60 não é compatível apenas com bombas de água; foi projetado especificamente para eles. Este capacitor de funcionamento é a escolha padrão para motores de bombas de água CA monofásicos encontrados em sistemas de poços residenciais, bombas de piscina, equipamentos de irrigação e bombas a jato. Sem um CBB60 funcionando, a maioria desses motores não consegue gerar a mudança de fase necessária para iniciar ou manter a rotação eficiente. Se a sua bomba estiver zumbindo, mas não ligando, funcionando quente, desarmando os disjuntores ou simplesmente morta na chegada, um capacitor de funcionamento CBB60 com falha é um dos primeiros componentes a testar e substituir.

O que é um Capacitor CBB60 e por que isso é importante para as bombas

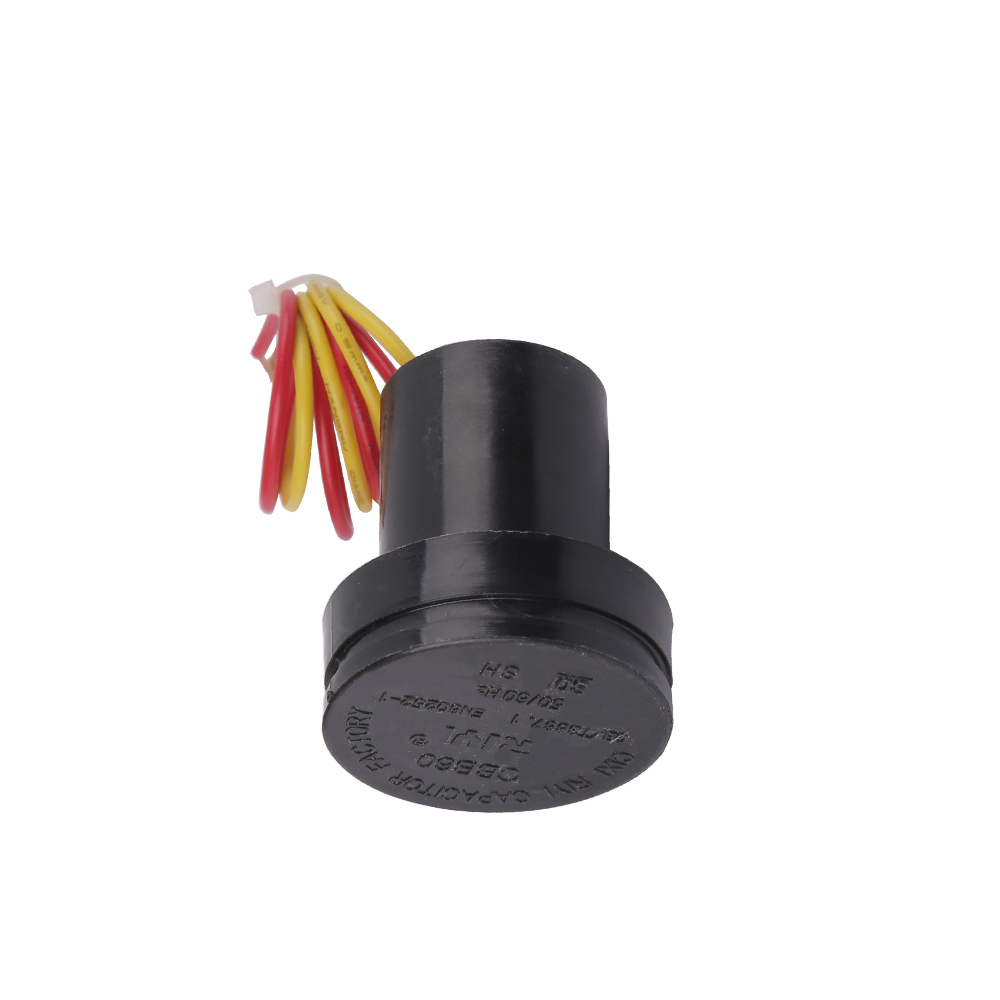

Um capacitor CBB60 é um capacitor de filme de polipropileno metalizado alojado em um invólucro plástico cilíndrico, classificado para operação de motor CA. A designação "CBB60" segue um sistema de classificação de padrão nacional chinês (GB/T 3667), onde "C" significa capacitor, o segundo "B" indica dielétrico de filme de polipropileno, o terceiro "B" denota construção metalizada e "60" refere-se ao padrão de série para capacitores de motores CA.

Em um motor de indução monofásico – que é o que a maioria das bombas de água domésticas usa – o estator possui apenas um enrolamento principal. Isso cria um campo magnético pulsante, não rotativo. Sem uma mudança de fase, o rotor não consegue determinar em que direção girar e tem torque de partida zero. O capacitor de operação CBB60 é conectado em série com o enrolamento auxiliar (de partida) e cria a diferença de fase elétrica necessária de 90 graus entre os dois enrolamentos. Esta diferença de fase produz um campo magnético rotativo que faz com que o rotor gire em uma direção definida e mantenha uma operação suave sob carga.

Ao contrário dos capacitores de partida (que são eletrolíticos e acionados apenas brevemente durante a partida), o CBB60 permanece energizado continuamente durante a operação. Isso significa que ele deve suportar a tensão nominal total e a corrente alternada CA por longos períodos – às vezes horas ou dias seguidos – sem se degradar. Seu dielétrico de filme de polipropileno torna isso possível, oferecendo menor fator de dissipação, maior resistência de isolamento e estabilidade térmica muito superior em comparação com alternativas eletrolíticas.

Principais especificações elétricas que você deve atender

Escolher o capacitor errado para um motor de bomba d’água não é apenas ineficiente – pode queimar os enrolamentos do motor ou fazer com que o próprio capacitor falhe catastroficamente. Aqui estão as especificações que mais importam:

Valor de capacitância (µF)

Esta é a especificação mais crítica. Os valores comuns usados em aplicações de bombas de água variam de 6µF a 100µF , sendo os valores mais frequentemente encontrados 8 µF, 10 µF, 12 µF, 16 µF, 20 µF, 25 µF, 30 µF e 40 µF. O valor correto é determinado pelo fabricante do motor com base na impedância do enrolamento, contagem de pólos e corrente nominal. Sempre corresponda exatamente ao valor original - usar um capacitor 20% maior ou menor do que o especificado pode causar superaquecimento, torque reduzido ou velocidade de oscilação.

A tolerância é normalmente de ±5% para unidades CBB60 de qualidade. Evite qualquer capacitor que reivindique tolerância de ±10% ou superior em aplicações de motores de precisão.

Classificação de tensão (VAC)

Os capacitores CBB60 padrão para bombas de água são classificados em 250 VCA ou 450 VCA . Para sistemas monofásicos de 120 V, uma classificação de 250 VCA é o mínimo, mas 450 VCA é preferível para margem. Para sistemas de 220 V–240 V, use apenas unidades com classificação de 450 VCA. Nunca substitua um capacitor com tensão inferior, mesmo temporariamente - o dielétrico pode ser perfurado em milissegundos, causando um curto-circuito.

Frequência (Hz)

A maioria dos capacitores CBB60 são classificados para 50 Hz ou 60 Hz, ou ambos. As bombas norte-americanas funcionam a 60 Hz; a maior parte da Europa, Ásia e África opera a 50 Hz. Usar um capacitor de 50 Hz em um sistema de 60 Hz é geralmente aceitável, pois a reatância diminui ligeiramente, mas sempre verifique a folha de dados.

Faixa de temperatura operacional

Os capacitores CBB60 padrão são classificados em -25°C a 70°C . Se a sua bomba funcionar em uma casa de bombas quente, perto de uma caldeira ou em um clima quente, procure unidades de faixa estendida classificadas para 85°C ou até 105°C. A degradação térmica acima da temperatura nominal é uma das principais causas de falha precoce do capacitor.

Como saber se o seu capacitor de execução CBB60 falhou

A falha do capacitor em motores de bombas de água geralmente se desenvolve gradualmente, mas em alguns casos pode ser repentina e completa. Reconhecer os sintomas precocemente pode evitar danos motores dispendiosos.

Sintoma 1 – Motor zumbe, mas não liga

Este é o sinal clássico de falha do capacitor. Você ouve o motor ser energizado e produzir um zumbido baixo, mas o eixo não gira. Se você girasse manualmente o eixo da bomba (primeiro com a energia desligada), o motor travaria e funcionaria - demonstrando que os enrolamentos estão intactos, mas o torque de partida está ausente. Isso é causado por um CBB60 em circuito aberto ou severamente degradado que não consegue mais produzir a mudança de fase necessária.

Sintoma 2 – O motor dá partida lentamente ou tem dificuldade sob carga

Um capacitor que perdeu capacitância significativa – digamos, caiu de 25 µF para 18 µF – ainda pode permitir que o motor dê partida em condições sem carga, mas terá dificuldades ou travará quando a pressão da água for aplicada. Isso geralmente se apresenta como um tempo de aceleração lento, operação irregular ou corte da bomba sob pressão.

Sintoma 3 – Motor superaquecido

Quando a capacitância se desvia do seu valor nominal, o equilíbrio de corrente entre os enrolamentos principal e auxiliar é perturbado. O motor consome corrente em excesso para compensar, o que gera calor. Um motor funcionando com um CBB60 defeituoso ou degradado pode atingir temperaturas de 30 a 50°C acima dos níveis normais de operação , acelerando a quebra do isolamento e o desgaste dos rolamentos.

Sintoma 4 – Dano Físico Visível

Inspecione o corpo do capacitor diretamente. Sinais comuns de falha incluem:

• Invólucro de plástico saliente ou rachado
• Marcas de queimadura ou derretimento ao redor dos terminais
• Óleo ou resíduo vazando da base (indica ruptura dielétrica interna)
• Conexões terminais corroídas ou soltas

Qualquer uma dessas dicas visuais garante substituição imediata, independentemente dos valores medidos.

Sintoma 5 – O disjuntor desarma na partida do motor

Um capacitor CBB60 em curto cria um curto-circuito quase morto no circuito do enrolamento do motor, causando uma enorme corrente de partida que desarma imediatamente o disjuntor ou queima o fusível. Se a sua bomba desarma consistentemente a proteção do circuito toda vez que tenta dar partida, um capacitor em curto está no topo da lista de culpados.

Testando um capacitor CBB60 com um multímetro

Antes de gastar dinheiro em uma substituição, confirme se o capacitor está realmente com defeito. Veja como testá-lo corretamente.

Segurança em primeiro lugar – Descarregue o capacitor

Nunca toque nos terminais do capacitor antes de descarregar. Um capacitor CBB60 classificado em 450 VCA pode conter uma carga capaz de causar um choque severo. Para descarregar com segurança: com a alimentação totalmente desconectada, use um resistor de 10kΩ–20kΩ (com classificação de pelo menos 5W) conectado aos terminais por 5–10 segundos. Alternativamente, use uma chave de fenda isolada para conectar brevemente os terminais – você verá uma pequena faísca, o que é normal e confirma a descarga.

Usando o modo de capacitância

Defina seu multímetro digital para o modo de capacitância (geralmente marcado com um símbolo semelhante a duas linhas paralelas). Desconecte o capacitor do circuito e encoste as pontas de prova em cada terminal. Um CBB60 saudável deve ler dentro de ±5–10% de sua capacitância rotulada. Por exemplo, um capacitor de 25 µF deve ler entre 22,5 µF e 27,5 µF. Uma leitura significativamente abaixo disso – digamos 15µF em um capacitor de 25µF – indica degradação substancial. Uma leitura zero ou OL (sobrecarga) indica falha de circuito aberto.

Usando o modo de resistência como verificação básica

Se o seu multímetro não tiver função de capacitância, mude para o modo de resistência (Ω) em uma faixa alta (200kΩ ou superior). Toque as pontas de prova nos terminais. Um bom capacitor apresentará resistência subindo de quase zero até várias centenas de quilohms à medida que carrega a bateria do medidor - esse comportamento de carga confirma que o capacitor não está em curto ou aberto. Uma leitura que permanece em zero (em curto) ou salta instantaneamente para OL sem qualquer comportamento de carregamento (aberto) indica falha. Este método não confirma o valor da capacitância, apenas a funcionalidade básica.

Processo de substituição passo a passo para capacitores de bomba de água

Substituir um capacitor de funcionamento CBB60 é um dos reparos de bomba d'água mais simples que você pode fazer sozinho. Todo o processo normalmente leva menos de 30 minutos.

1. Desconecte a energia — Desligue o disjuntor que alimenta a bomba e verifique com um testador de tensão. Não confie apenas em um switch.
2. Localize o capacitor — Na maioria das bombas de água, o capacitor CBB60 fica em um pequeno compartimento no corpo do motor, geralmente preso por uma tira ou clipe de metal. Remova a tampa para expô-la.
3. Fotografe a fiação — Antes de desconectar qualquer coisa, tire uma foto nítida das conexões dos terminais. Os capacitores CBB60 para bombas normalmente possuem dois ou três terminais. A maioria é apolar (os terminais são intercambiáveis), mas confirmar antes da desconexão evita confusão.
4. Descarregue o capacitor — Conforme descrito acima, use um resistor de descarga ou conecte cuidadosamente os terminais para remover a carga armazenada.
5. Remova o capacitor antigo — Desconecte os fios (observe ou fotografe qual fio vai para qual terminal), afrouxe a tira de montagem e remova a unidade antiga.
6. Instale o novo CBB60 — Insira o substituto na mesma orientação, aperte a tira de montagem e reconecte os fios de acordo com sua fotografia. Para unidades não polares de dois terminais, a ordem dos fios não importa eletricamente.
7. Teste a bomba — Restaure a energia e observe a bomba quanto à partida adequada, corrente de funcionamento normal (meça com um alicate amperímetro, se disponível) e ausência de superaquecimento ou ruído incomum.

Tamanho físico e considerações de montagem

Os capacitores CBB60 vêm em dimensões cilíndricas padronizadas. Os diâmetros comuns são 35 mm, 40 mm e 50 mm, com alturas variando de 60 mm a 115 mm. Valores de capacitância mais altos ocupam invólucros maiores. Ao solicitar uma substituição, confirme se as dimensões físicas se ajustam ao suporte de montagem em sua bomba. Um capacitor com as classificações elétricas corretas, mas com 10 mm de altura, não caberá na caixa original , portanto, verifique sempre os dois conjuntos de especificações.

Capacitor CBB60 versus outros tipos de capacitores para aplicações de motores

Nem todos os capacitores do motor são iguais. A compreensão das diferenças explica por que o CBB60 é a escolha correta e a única adequada para operação contínua de bombas de água.

O CBB65 e o CBB61 compartilham a mesma construção de filme que o CBB60, mas diferem no design do invólucro e na aplicação típica. O CBB65 utiliza lata de alumínio para melhor dissipação de calor em ambientes de compressores; o CBB61 é plano e projetado para motores de pás de ventilador. Substituir um CBB65 por um CBB60 é eletricamente possível se as classificações de capacitância e tensão corresponderem , mas o formato físico pode não ser adequado. Nunca substitua um capacitor de partida CD60 por um capacitor de operação – o dielétrico eletrolítico superaquecerá e falhará em poucos minutos de operação contínua.

Fatores que causam falha prematura do capacitor CBB60 em bombas

Entender por que os capacitores falham prematuramente ajuda a prolongar a vida útil e evitar substituições repetidas.

Picos de tensão e transientes de linha

Quedas de raios, eventos de comutação de serviços públicos e picos de contra-EMF do motor podem expor o dielétrico do capacitor a picos de tensão que excedem em muito sua classificação de estado estacionário. Um único transitório com o dobro da tensão nominal pode causar ruptura dielétrica parcial – reduzindo a capacitância permanentemente. Em áreas com tempestades frequentes ou energia elétrica instável, a instalação de um filtro de linha adequado para cargas do motor a montante da bomba é uma medida de proteção prática.

Operando acima da temperatura nominal

Cada aumento de 10°C acima da temperatura operacional nominal reduz aproximadamente pela metade a vida útil esperada do capacitor - um princípio bem estabelecido conhecido como regra de Arrhenius para envelhecimento do capacitor. Um CBB60 padrão classificado para 70°C colocado em uma casa de bombas que atinge 80°C no verão envelhecerá duas vezes mais rápido do que o esperado. Para instalações em ambientes quentes, selecione sempre capacitores com classificação de 85°C ou superior.

Ciclismo Start-Stop frequente

As bombas de água controladas por pressostatos em sistemas com tanques de pressão subdimensionados ou inundados podem ligar e desligar dezenas de vezes por hora. Cada evento de inicialização sujeita o capacitor a um transitório de corrente de partida. Embora os capacitores CBB60 sejam projetados para isso, sistemas circulando mais de 20 a 30 vezes por hora colocar tensão anormal no dielétrico. Se a sua bomba tiver ciclo curto, consertar o tanque de pressão (recarregar ou substituir a bexiga) reduz significativamente o estresse do capacitor.

Umidade e entrada de umidade

Os capacitores CBB60 usam um invólucro de plástico selado, mas ao longo de anos de operação em poços de bombas úmidos ou gabinetes externos, a umidade pode penetrar nos pontos de entrada dos terminais. A umidade dentro do invólucro aumenta as perdas dielétricas e promove a corrosão eletroquímica do filme metalizado interno. Os capacitores em ambientes úmidos devem ser inspecionados anualmente e substituídos proativamente a cada 5–7 anos, mesmo que pareçam funcionais.

Valor de capacitância errado instalado

A instalação de um capacitor com um valor de capacitância superior ao especificado aumenta a corrente através do enrolamento auxiliar além do limite de projeto, fazendo com que o enrolamento e o próprio capacitor aqueçam. Instalar um valor mais baixo aumenta a corrente do enrolamento principal. Qualquer um dos erros acelera a falha do capacitor e dos enrolamentos do motor. Sempre use o valor exato de µF especificado pelo fabricante do motor - nunca conclua presumindo que mais é melhor.

Padrões de qualidade e certificações a serem observadas ao comprar

O mercado de capacitores CBB60 inclui uma ampla gama de níveis de qualidade. Aqui está o que verificar antes de comprar.

• Certificação CQC — A marca do Centro de Certificação de Qualidade da China é a base para capacitores fabricados na China. Fabricantes respeitáveis ​​incluem isso no rótulo.
• Marcação CE — Obrigatório para produtos vendidos no Espaço Económico Europeu. Confirma que o capacitor atende às diretrizes de segurança e EMC da UE.
• Listagem UL — Certificação Underwriters Laboratories para uso no mercado norte-americano. Importante para a conformidade de seguros em instalações residenciais.
• Aprovação VDE — Organismo de certificação alemão; comum em capacitores usados ​​em equipamentos industriais europeus.
• Filme Metalizado Autocurativo — Procure explicitamente por “autocura” na descrição do produto. Esta propriedade significa que pequenas quebras dielétricas localizadas fazem com que o filme metálico evapore no ponto de falha, eliminando o defeito automaticamente, em vez de se espalhar como um curto-circuito forte. Este é um recurso de segurança crítico em capacitores de funcionamento de motor.
• Invólucro retardador de chama — O invólucro de plástico deve ser feito de material retardador de chamas (classificação UL94 V-0), o que limita a propagação do fogo em caso de falha catastrófica.

Evite capacitores de fornecedores desconhecidos, sem marcas de certificação, especificações vagas ou preços significativamente abaixo da média do mercado. Um capacitor CBB60 para um motor de bomba de 1 HP custa entre US$ 5 e US$ 20, dependendo da fonte e das certificações. Unidades com preço de US$ 1 a US$ 2 para as mesmas especificações devem ser tratadas com profundo ceticismo – materiais dielétricos comprometidos e terminais subdimensionados são medidas comuns de redução de custos que resultam em falhas prematuras ou risco de incêndio.

Configurações de fiação para capacitores CBB60 em diferentes tipos de motores de bombas

Embora a função básica do CBB60 seja a mesma em todos os motores monofásicos, as configurações de fiação variam dependendo do projeto do motor.

Motor de capacitor dividido permanente (PSC)

Esta é a configuração mais comum em bombas d'água. O capacitor de operação CBB60 está permanentemente conectado em série com o enrolamento auxiliar tanto para partida quanto para operação. Não há capacitor de partida nem chave centrífuga. O circuito é simples: a linha 1 se conecta a uma extremidade do enrolamento principal e a um terminal do capacitor; o outro terminal do capacitor se conecta a uma extremidade do enrolamento auxiliar; A linha 2 (neutro) se conecta às outras extremidades de ambos os enrolamentos.

Motor de partida do capacitor, operação do capacitor (CSCR)

Motores de bombas maiores (normalmente acima de 1HP) às vezes usam um capacitor de partida (CD60, eletrolítico) e um capacitor de operação (CBB60). O capacitor de partida é desligado por uma chave centrífuga quando o motor atinge aproximadamente 75–80% da velocidade síncrona. O CBB60 permanece em circuito durante a operação. Nesta configuração, os dois capacitores são conectados em paralelo durante a partida, proporcionando capacitância total e torque de partida muito maiores, antes que o capacitor de partida caia.

Ao fazer manutenção em motores CSCR, ambos os capacitores devem ser testados. Um CBB60 com falha causa os sintomas descritos anteriormente. Um capacitor de partida do CD60 com falha faz com que o motor zumbe, mas não dê partida – sintomas idênticos à falha do CBB60 – portanto, testar ambos é essencial para um diagnóstico preciso.

Motores de bomba reversíveis e de duas velocidades

Algumas aplicações de bomba usam motores de duas velocidades (comuns em bombas de piscina para modos de filtragem de baixo fluxo versus modos de limpeza de alto fluxo) ou motores reversíveis (usados em algumas válvulas de irrigação). Estes podem utilizar dois capacitores CBB60 de valores diferentes, ou um único capacitor com relé de comutação. Consulte sempre o diagrama de fiação do motor – normalmente impresso na placa de identificação do motor ou dentro da tampa da caixa de terminais – antes de fazer qualquer alteração na fiação.

Prolongando a vida útil do seu capacitor de execução CBB60

Um capacitor CBB60 de qualidade em um sistema bem conservado pode durar de 10 a 15 anos. Aqui estão etapas práticas para maximizar sua vida útil.

• Instale proteção contra surtos — Um protetor contra surtos para toda a casa ou um supressor de surtos motorizado próximo ao painel da bomba absorve sobretensões transitórias antes que elas atinjam o dielétrico do capacitor.
• Manter o tanque de pressão — Um tanque de pressão de bexiga devidamente carregado evita que a bomba faça ciclos curtos, reduzindo drasticamente o número de eventos de partida com alta inrush por dia. A pressão de pré-carga típica deve ser definida para 2 PSI abaixo da pressão de ativação do pressostato.
• Garanta ventilação adequada — Se a bomba estiver fechada em um gabinete ou poço, verifique se há fluxo de ar suficiente ao redor do motor e da carcaça do capacitor. O ar quente estagnado reduz significativamente a vida útil.
• Inspeção visual anual — Uma vez por ano, remova a tampa do capacitor e inspecione a unidade quanto aos indicadores de danos físicos descritos anteriormente. A detecção precoce de protuberâncias ou infiltrações pode evitar danos ao motor.
• Substituição proativa — Para aplicações críticas (bombas de poço que atendem residências sem abastecimento de água alternativo), substitua preventivamente o CBB60 a cada 7–10 anos como parte da manutenção programada. O custo de um capacitor é trivial comparado ao custo de uma chamada de serviço de emergência ou de enrolamentos de motor queimados.
• Mantenha os terminais limpos e apertados — Conexões terminais soltas ou corroídas aumentam a resistência do contato, o que gera calor localmente e pode causar danos prematuros ao isolamento. Limpe os terminais com limpador de contato anualmente e confirme a estanqueidade mecânica.

Perguntas comuns sobre capacitores CBB60 em sistemas de bombas de água

Posso usar um capacitor µF maior do que o especificado para obter mais potência da bomba?

Não. O valor da capacitância é determinado pelas características do enrolamento do motor e não por um desejo de conservadorismo. Usar um valor mais alto aumenta a corrente do enrolamento auxiliar além dos limites do projeto, causa superaquecimento do enrolamento e do capacitor e pode destruir o motor em horas ou dias. O valor nominal é o valor correto – ponto final.

É seguro operar temporariamente uma bomba sem capacitor?

Não. Sem o CBB60, um motor PSC falhará na partida (e superaquecerá ao tentar) ou funcionará gravemente desequilibrado e superaquecerá rapidamente. Operar mesmo que brevemente sem o capacitor de operação correto corre o risco de queimar o isolamento do enrolamento auxiliar – um modo de falha que requer a substituição completa do motor.

Uma bomba submersível também usa um capacitor CBB60?

A maioria das bombas de poço submersíveis usa configurações de motor de dois ou três fios. Os motores submersíveis de dois fios possuem um capacitor de funcionamento interno embutido no próprio motor, que não pode ser reparado em campo. Os motores submersíveis de três fios usam uma caixa de controle externa que contém um capacitor de partida e geralmente um capacitor de operação – o capacitor de operação nesta caixa é normalmente um CBB60 ou equivalente e pode ser substituído em campo. Se você tiver uma bomba submersível de três fios que não inicia, os componentes externos da caixa de controle (incluindo o capacitor de funcionamento) são as primeiras coisas a diagnosticar.

Como encontro o substituto correto se a etiqueta do capacitor antigo estiver ilegível?

Primeiro, verifique a placa de identificação do motor – muitos fabricantes de motores imprimem o valor necessário do capacitor diretamente na placa de identificação do motor. Caso contrário, procure o número do modelo do motor online ou entre em contato com o fabricante. Como último recurso, meça as dimensões físicas do capacitor antigo, estime a classificação HP do motor a partir de sua placa de identificação e use a tabela acima como guia inicial – depois verifique com um eletricista antes da instalação.
