Compreendendo as especificações e aplicações dos capacitores C65R e CBB65

Visão geral direta e conclusão funcional

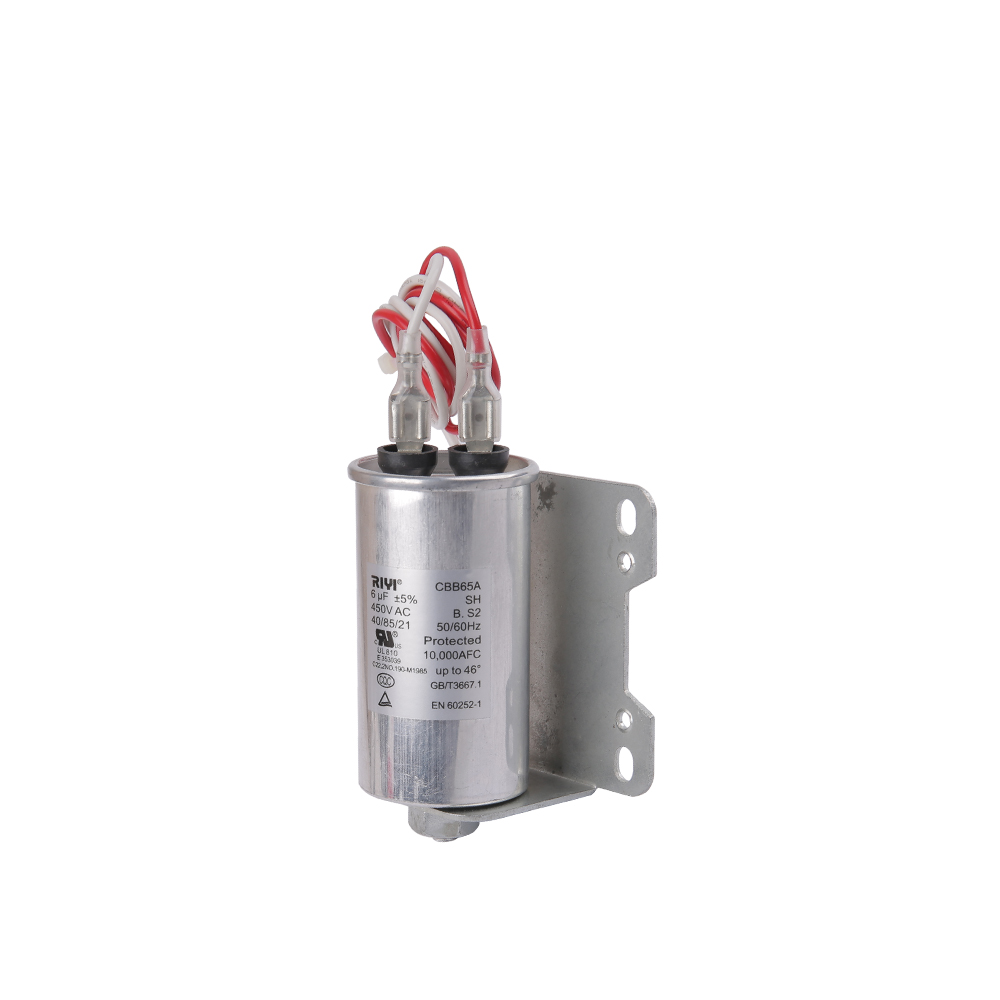

O capacitor c65r e o mais amplo capacitor cbb65 servem como componentes vitais na engenharia elétrica moderna, atuando principalmente como capacitores de funcionamento de motores para aplicações de corrente alternada (CA) de alta demanda. Estruturalmente, esses componentes fornecem a mudança de fase contínua necessária para manter os motores de indução monofásicos funcionando suavemente em sistemas de aquecimento, ventilação, ar condicionado (HVAC) e bombeamento industrial. A conclusão operacional direta é que a seleção entre um modelo padrão e uma variação C65R para serviço pesado depende inteiramente da tolerância de capacitância de microfarad (µF) necessária, picos de tensão de até 450 Vca e temperaturas ambientais extremas. A escolha de um capacitor de funcionamento ajustado com precisão evita o superaquecimento do motor, reduz o consumo de energia e prolonga a vida útil operacional do compressor ou motor do ventilador que ele suporta.

Principais especificações técnicas e matriz de desempenho

Ao avaliar um capacitor cbb65 ou um equivalente C65R especializado, os engenheiros avaliam parâmetros elétricos específicos para garantir a compatibilidade do sistema. As classificações primárias incluem capacitância nominal, capacidade de tensão, compatibilidade de frequência e limites de tolerância de temperatura.

Aplicativos de execução dupla versus estruturas de sistema de valor único

Em sistemas condensadores de ar condicionado típicos, o espaço dentro da caixa de controle elétrico é altamente limitado. Esta limitação levou ao desenvolvimento de projetos de execução dupla, que são amplamente encontrados em capacitor cbb65 opções. Uma unidade de valor único possui dois terminais e suporta um único motor, como um soprador de forno dedicado ou um exaustor industrial.

Por outro lado, uma configuração dual-run abriga dois capacitores distintos dentro de um único recipiente metálico compartilhando um caminho neutro interno comum. Este design é facilmente identificado por três terminais superiores claramente identificados:

• Terminal HERM: Ele se conecta diretamente ao enrolamento do motor do compressor hermético, proporcionando a mudança de fase de alta capacitância necessária, normalmente variando de 35 µF a 60 µF.
• Terminal VENTILADOR: Isso é direcionado diretamente para o enrolamento do motor do ventilador do condensador externo, exigindo uma classificação de capacitância mais baixa, geralmente entre 3 µF e 10 µF.
• Terminal COM: O common terminal serves as the return leg connecting directly to the incoming main power line contactor.

De acordo com dados de campo publicados pelo HVAC Excellence Training Manual, mais de oitenta por cento dos modernos aparelhos de ar condicionado residenciais de sistema split utilizam uma configuração de funcionamento duplo para conservar espaço e reduzir a contagem de componentes durante a montagem de fabricação.

Teste de diagnóstico passo a passo e verificação do multímetro

Quando uma unidade HVAC externa não funciona, resultando em um zumbido distinto vindo do compressor, os técnicos devem realizar um diagnóstico físico e elétrico. Este processo requer uma execução precisa para confirmar a integridade operacional do componente.

Fase 1: Isolamento Seguro e Inspeção Visual

Antes de tocar em qualquer componente interno, os técnicos devem desconectar o circuito de alimentação de serviço principal. Eles usam um resistor para liberar com segurança qualquer carga elétrica armazenada nas combinações de terminais. Segue-se uma inspeção física: se a tampa superior parecer abaulada ou inchada, o interruptor de pressão interno disparou, exigindo substituição imediata. O vazamento de óleo ao redor das vedações dos terminais também confirma falha estrutural.

Fase 2: Medição e Avaliação de Microfarad

O technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

1. Coloque uma ponta de prova no terminal COM e a segunda ponta diretamente no terminal HERM. Compare a leitura diretamente com o valor nominal da etiqueta.
2. Mova o segundo fio para o terminal FAN para verificar o valor inferior do circuito do ventilador de forma independente.
3. Se uma unidade com classificação de 45 mais 5 µF apresentar leitura abaixo de 42,75 µF no circuito HERM, o motor sofrerá perda de escorregamento, necessitando de substituição.

Selecionando o componente de substituição adequado

Ao adquirir uma substituição idêntica ou atualizada para um defeito capacitor c65r , diretrizes específicas de compatibilidade evitam danos ao equipamento. É uma regra da indústria que um técnico pode aumentar a classificação de tensão operacional, mas nunca deve reduzi-la. Por exemplo, um modelo com classificação de 440 V pode substituir um modelo com classificação de 370 V com segurança porque sua camada dielétrica mais espessa suporta maior estresse elétrico. No entanto, a instalação de um modelo de 370 V em um circuito de 440 V causa rápida quebra dielétrica e falha prematura.

Por outro lado, os valores de microfarad devem corresponder exatamente às especificações do projeto do equipamento. Instalar um capacitor de tamanho incorreto, como uma unidade de 55 µF em um circuito projetado para um motor de 45 µF, desloca o ângulo de fase muito para frente. Isso aumenta o consumo total de corrente nos enrolamentos auxiliares, causando falha no isolamento do enrolamento do motor ao longo do tempo.
