O que CBB60 significa em um capacitor?

O significado direto do CBB60 em um capacitor

Em um componente elétrico, o termo CBB60 é um código padrão industrial chinês (GB) que identifica o material dielétrico específico e a categoria funcional do capacitor. Em linguagem simples, CBB60 representa um capacitor de funcionamento do motor de filme de polipropileno metalizado moldado em um alojamento cilíndrico. Este componente foi projetado especificamente para permanecer continuamente em um circuito CUm enquanto o motor está funcionando, proporcionando a mudança de fase necessária para manter o torque e a eficiência do motor.

O código em si é uma abreviatura alfanumérica onde cada letra carrega um peso técnico específico quanto à construção interna e aplicação do dispositivo. Ao contrário dos capacitores de partida que saem do circuito quando o motor atinge a velocidade, o Capacitor CBB60 é construído para durabilidade e serviço elétrico contínuo.

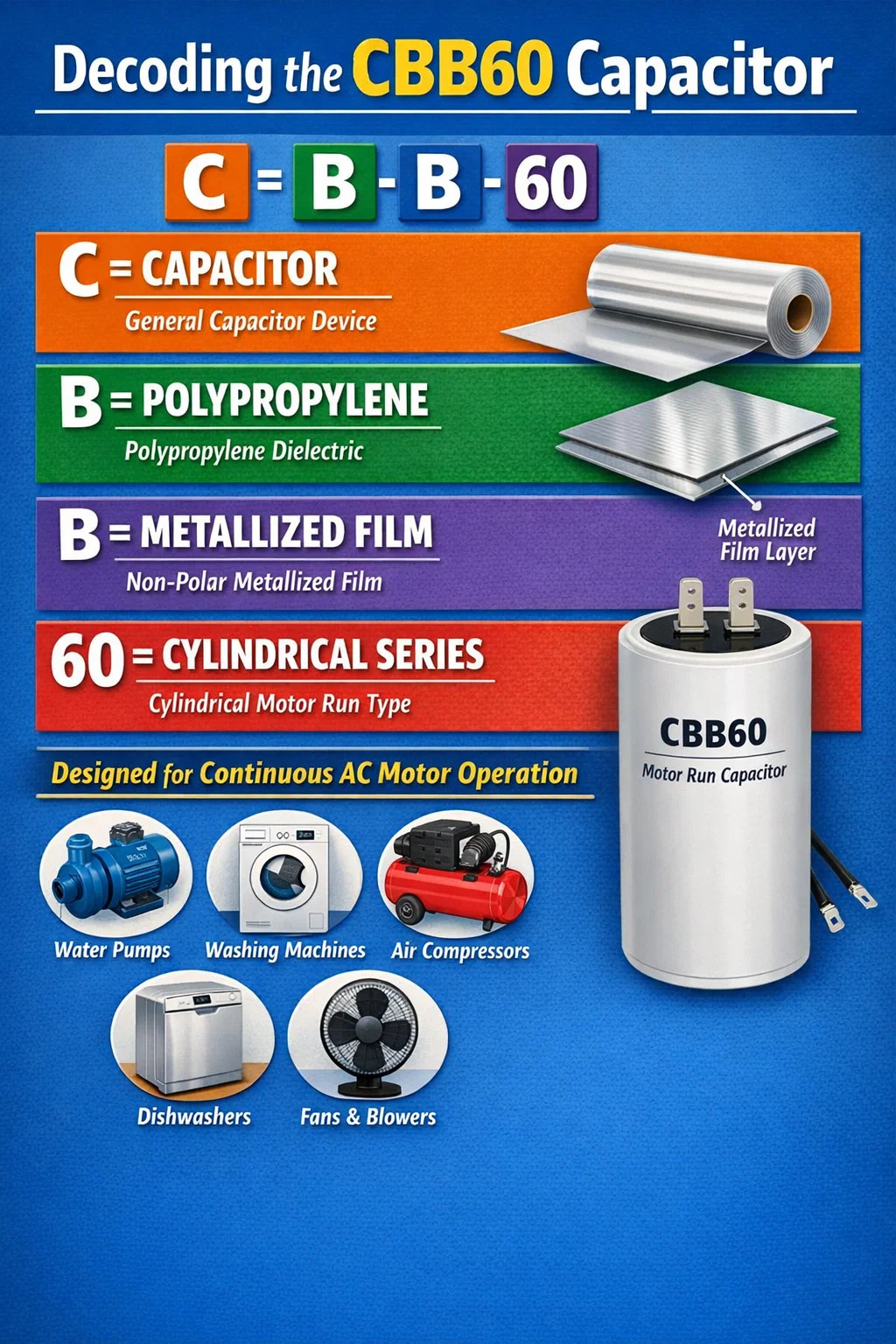

Decodificando a sequência alfanumérica do CBB60

Para entender o que torna um CBB60 único em comparação com outros capacitores como o CBB61 ou CBB65, é necessário decompor os caracteres individuais usados na convenção de nomenclatura. Este padrão é amplamente adotado por fabricantes em todo o mundo para garantir compatibilidade e segurança em vários aparelhos movidos a motor CA.

A repartição "C"

A primeira letra significa Capacitor . Este é o identificador universal de um componente que armazena uma carga elétrica em um campo eletrostático. No contexto de um motor CA, essa carga é usada para criar um campo magnético que está "fora de sintonia" com a linha de energia principal, necessário para que os motores monofásicos girem.

A primeira análise "B"

A segunda letra indica o Material dielétrico . Neste caso, “B” significa Polipropileno . Este material é escolhido para o capacitor CBB60 porque possui fator de dissipação extremamente baixo e alta resistência de isolamento. Isso permite que o capacitor lide com altas frequências e mantenha uma capacitância estável mesmo quando a temperatura interna aumenta durante longas horas de operação do motor.

A segunda análise "B"

A terceira carta descreve o Filme Metalizado Não Polar . Significa que o capacitor não possui terminal positivo ou negativo, o que o torna seguro para circuitos CA (Corrente Alternada). O aspecto "metalizado" refere-se a uma fina camada de metal depositada por vapor diretamente no filme de polipropileno, que fornece a capacidade de "autocura" - se ocorrer um pequeno curto-circuito no interior, a camada de metal vaporiza e elimina a falha sem destruir a unidade inteira.

O colapso dos "60"

Os dígitos "60" representam o Série de modelos ou fator de forma do aplicativo. Na indústria, "60" normalmente denota um invólucro cilíndrico de plástico ou alumínio com fios ou terminais tipo pá, usado principalmente para aplicações motorizadas em aparelhos como bombas, máquinas de lavar e compressores.

Funcionalidade central em motores CA

A Capacitor CBB60 é essencial para motores de indução monofásicos. Como uma fonte CA monofásica não produz naturalmente um campo magnético rotativo, o motor simplesmente pararia e vibraria sem a ajuda de um capacitor. O CBB60 cria um campo magnético secundário atrasando a corrente no enrolamento auxiliar.

As aplicações para este modelo específico são vastas devido ao seu design robusto. Exemplos comuns incluem:

• Bombas de água (irrigação doméstica e industrial).
• Máquinas de lavar e centrífugas.
• Compressores de ar pequenos.
• Máquinas de lavar louça e trituradores de lixo.
• Ventiladores de piso de alta velocidade.

Especificações Técnicas e Comparação de Dados

Ao substituir um Capacitor CBB60 , simplesmente conhecer o código do modelo não é suficiente. Você deve corresponder às classificações elétricas impressas na etiqueta. Usar um capacitor com tensão incorreta ou classificação de microfarad (µF) pode causar queima do motor ou explosão do capacitor.

Como identificar um capacitor CBB60 com falha

Porque um Capacitor CBB60 é um capacitor de funcionamento, sua falha geralmente resulta em um motor lento, barulhento ou que não dá partida sob carga. Ao contrário dos componentes eletrônicos que podem não mostrar sinais externos, os capacitores de filme geralmente falham de maneira visível.

Sinais de alerta visuais e sonoros

Se você suspeitar que seu aparelho está falhando, procure as seguintes pistas relacionadas ao capacitor:

• O invólucro cilíndrico é protuberante ou "crescendo" na parte superior ou inferior. Isso indica pressão interna do gás devido a uma falha elétrica.
• Resíduos oleosos ou pegajosos vazando dos terminais. Embora os capacitores CBB60 sejam frequentemente “secos” (cheios de resina), algumas variantes contêm óleo que pode vazar sob calor extremo.
• O motor zumbe alto, mas não gira. Se você der um empurrãozinho manual no motor e ele começar a girar, o capacitor provavelmente está morto.
• “Disparos” frequentes do disjuntor ou proteção contra sobrecarga térmica do motor.

Práticas de segurança e manutenção

Lidando com qualquer Capacitor CBB60 requer adesão estrita aos protocolos de segurança. Os capacitores armazenam eletricidade mesmo depois que a fonte de alimentação é desconectada. Antes de tocar nos terminais de um CBB60, você deve descarregue-o usando um resistor de alta potência ou uma ferramenta de descarga especializada nos terminais. O simples curto-circuito dos terminais com uma chave de fenda pode causar um arco elétrico e danificar a folha interna do capacitor.

Ao substituir a unidade, certifique-se de que o novo CBB60 tenha a mesma classificação de microfarad (por exemplo, 40µF ) e uma classificação de tensão igual ou superior à original (por exemplo, se o original era 400 VCA, uma unidade de 450 VCA é uma atualização segura). Nunca use uma tensão nominal mais baixa, pois isso levará à falha imediata.
