Qual é a vida útil de um capacitor CBB60?

Quanto tempo dura um capacitor CBB60?

A vida útil de um capacitor CBB60 normalmente varia de 8 a 12 anos sob condições normais de operação, embora muitas unidades falhem mais cedo — geralmente dentro de 5 a 7 anos — quando submetidas a estresse térmico, picos de tensão ou ciclos contínuos de alta carga. Em condições ideais de laboratório com temperatura controlada e tensão nominal, alguns capacitores de funcionamento CBB60 demonstraram vida operacional superior a 15 anos. No entanto, os ambientes de instalação reais raramente atendem a esses parâmetros ideais.

O CBB60 é um capacitor de filme de polipropileno metalizado, amplamente utilizado em motores CA monofásicos – principalmente em bombas de água, compressores de ar, máquinas de lavar e bombas de piscina. Sua função é fornecer a mudança de fase necessária para dar partida e operar o motor com eficiência. Por operar continuamente sob tensão CA, sua degradação é gradual, mas inevitável.

Compreender a vida útil de um capacitor CBB60 é fundamental para o agendamento de manutenção, gerenciamento de custos e prevenção de falhas inesperadas do motor. Um capacitor de funcionamento com falha não apenas para o motor - ele pode causar superaquecimento e queima dos enrolamentos do motor, transformando uma substituição de peça de US$ 10 em um reparo de motor de US$ 200.

Quais fatores determinam Capacitor CBB60 Vida útil

Nenhum fator controla quanto tempo dura um capacitor de funcionamento CBB60. A vida útil é o resultado cumulativo do estresse térmico, exposição à tensão, umidade e padrões de uso. Abaixo estão as variáveis mais críticas:

Temperatura operacional

A temperatura é a força mais destrutiva que atua em um capacitor CBB60. A maioria dos capacitores CBB60 são classificados para uma temperatura operacional máxima de 70°C , com algumas variantes premium classificadas para 85°C ou até 105°C. A regra prática de Arrhenius na degradação de capacitores afirma que para cada aumento de 10°C na temperatura operacional, a vida útil do capacitor é reduzida aproximadamente pela metade. Uma unidade projetada para 12 anos a uma temperatura ambiente de 40°C pode durar apenas 6 anos em um ambiente de 50°C — e apenas 3 anos a 60°C.

As aplicações de bombas externas em climas quentes são particularmente vulneráveis. Capacitores montados sob luz solar direta ou dentro de carcaças de motor mal ventiladas podem sofrer temperaturas ambientes de 20 a 30°C acima da temperatura do ar, comprimindo drasticamente sua vida útil.

Tensão nominal versus tensão operacional real

Os capacitores CBB60 são comumente classificados em 250 VCA ou 450 VCA . A operação contínua de um capacitor no limite de tensão nominal ou próximo a ele acelera a degradação do filme dielétrico. Transientes de tensão – picos causados ​​por comutação, relâmpagos ou instabilidade da rede – podem causar eventos de descarga parcial dentro das camadas do filme, corroendo gradualmente o material dielétrico, mesmo sem causar falha imediata.

A instalação de um CBB60 com classificação de 450 VCA em um sistema de 230 V fornece uma margem de tensão significativa que prolonga significativamente a vida útil em comparação ao uso de uma unidade de 250 VCA na mesma aplicação.

Ciclo de trabalho e frequência de início

Um capacitor CBB60 usado em uma bomba que dá partida e para 50 vezes por dia sofre muito mais estresse do que um capacitor funcionando continuamente por 8 horas. Cada ciclo de partida introduz um surto de corrente de partida e um ciclo térmico. Aplicações de partida de alta frequência - como bombas de poços de tanques de pressão ou sistemas de piscinas com temporizadores - podem esgotar um capacitor em 3 a 5 anos , independentemente de sua vida útil nominal.

Umidade e Exposição Ambiental

A entrada de umidade no invólucro do capacitor causa corrosão eletroquímica do filme interno e das conexões dos condutores. Os capacitores CBB60 usados ​​em ambientes úmidos – motores de bombas de piscina, sistemas de irrigação, compressores externos – precisam de gabinetes adequados com classificação IP. Sem vedação adequada, a umidade pode reduzir a vida útil em 30–50% em comparação com instalações internas secas.

Qualidade de fabricação e tolerância à capacitância

Nem todos os capacitores CBB60 são fabricados com o mesmo padrão. Unidades orçamentárias de fornecedores não verificados geralmente usam filme dielétrico mais fino, polipropileno de menor pureza e metalização por pulverização final de qualidade inferior. Essas unidades podem começar a apresentar desvios significativos de capacitância – o principal indicador de envelhecimento – dentro de 2 a 3 anos. Os capacitores CBB60 premium com tolerância de capacitância de ±5% e certificação UL/TÜV geralmente mantêm desempenho estável por muito mais tempo do que alternativas não certificadas com tolerâncias de ±10% ou mais.

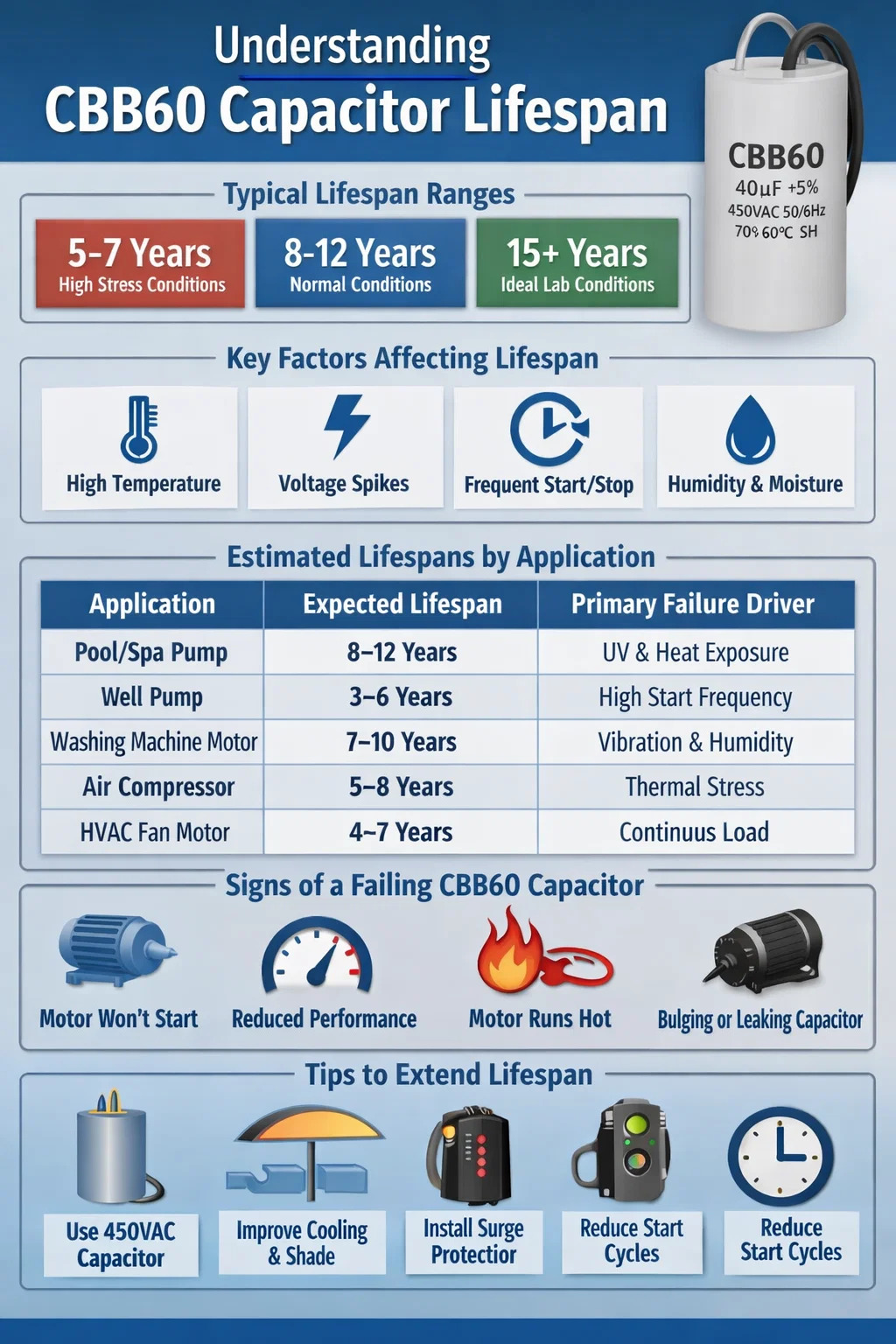

Vida útil do capacitor CBB60 por tipo de aplicação

Diferentes aplicações sujeitam o capacitor de operação CBB60 a diferentes perfis de tensão. A tabela abaixo resume a expectativa de vida real em casos de uso comuns:

Sinais de que um capacitor CBB60 está falhando ou já falhou

Como um capacitor de operação CBB60 se degrada gradualmente, é fácil ignorar os primeiros sintomas. No momento em que o motor se recusa a partir totalmente, uma tensão significativa já pode ter sido aplicada aos enrolamentos do motor. O reconhecimento dos primeiros sinais de alerta permite a substituição proativa antes que ocorram danos secundários.

O motor tem dificuldades ou não inicia

O sintoma mais óbvio. Um motor que zumbe alto, mas não gira, ou que só dá partida após várias tentativas, quase sempre está lidando com um capacitor fraco ou morto. Em aplicações de bomba, isso geralmente se manifesta quando a bomba emite um zumbido sem fluxo de água.

Desempenho ou velocidade reduzida do motor

Um capacitor que perdeu capacitância significativa – digamos, caiu de 25 µF para 18 µF – ainda pode permitir a partida do motor, mas com torque e eficiência reduzidos. Uma bomba pode fornecer visivelmente menos pressão ou vazão. Um compressor de ar pode demorar mais para atingir a pressão operacional. Essas quedas de desempenho geralmente são atribuídas ao desgaste mecânico quando a causa real é a degradação do capacitor.

O motor esquenta

Um capacitor CBB60 com falha força o motor a consumir corrente mais alta para compensar a redução da eficiência da mudança de fase. Este excesso de corrente se manifesta como temperatura elevada do motor. Se a carcaça do motor, que normalmente fica quente ao toque, ficar quente demais para ser segurada, verifique o capacitor antes de presumir que os rolamentos ou enrolamentos do motor estão com defeito.

Danos físicos visíveis no capacitor

Inspecione o capacitor diretamente. Os principais indicadores visuais de falha incluem:

• Invólucro de plástico abaulado ou deformado
• Rachaduras ou rachaduras na caixa
• Descoloração ou marcas de queimadura ao redor dos terminais
• Resíduo oleoso ou vazamento (raro em capacitores de filme, mas possível em falhas extremas)
• Conexões terminais corroídas ou soltas

Qualquer um desses sinais físicos indica que o capacitor deve ser substituído imediatamente, independentemente de o motor estar funcionando no momento.

Medição de capacitância fora da tolerância

O teste definitivo. Usando um multímetro digital com função de capacitância ou um testador de capacitor dedicado, meça a capacitância real e compare-a com o valor nominal impresso na etiqueta. Um capacitor lendo mais de 10% abaixo do seu valor nominal devem ser considerados degradados e substituídos. Uma leitura mais de 20% baixa quase certamente explica problemas de desempenho motor. Por exemplo, um CBB60 de 30 µF com leitura de 22 µF já passou da sua vida útil.

Como testar um capacitor de execução CBB60 corretamente

Testar um capacitor CBB60 é simples com as ferramentas certas e precauções de segurança. O capacitor armazena carga e deve ser descarregado com segurança antes do manuseio.

Procedimento de teste passo a passo

1. Desconecte a alimentação do motor e aguarde pelo menos 60 segundos.
2. Descarregue o capacitor conectando brevemente um resistor de 20.000 ohms em seus terminais – nunca provoque curto-circuito diretamente.
3. Remova o capacitor do circuito desconectando seus fios.
4. Defina seu multímetro para o modo de capacitância (µF).
5. Conecte as pontas de prova do medidor aos terminais do capacitor (a polaridade não importa para capacitores de filme CA).
6. Leia o valor medido e compare com a classificação impressa na etiqueta do capacitor.
7. Substitua se o valor medido estiver mais de 10% abaixo do valor nominal.

Para um CBB60 de 40 µF, a faixa aceitável normalmente é 36µF a 44µF . Uma leitura de 33µF sinaliza degradação. Uma leitura de 15µF indica falha quase total do capacitor.

Alguns técnicos de HVAC e especialistas em motores também testam a resistência em série equivalente (ESR), que aumenta à medida que o filme dielétrico envelhece. Alta ESR mesmo em uma unidade com capacitância aceitável ainda pode causar problemas de desempenho – embora este teste exija um medidor ESR dedicado em vez de um multímetro padrão.

Como prolongar a vida útil de um capacitor CBB60

Várias práticas simples podem prolongar significativamente a vida útil de um capacitor CBB60, adiando os custos de substituição e reduzindo o tempo de inatividade não planejado.

Superestimar a tensão

Para qualquer aplicação de 230 V, use um CBB60 com classificação de 450 VCA em vez de uma unidade de 250 VCA. A margem de tensão extra reduz drasticamente o estresse dielétrico. A diferença de custo é mínima – normalmente de US$ 1 a US$ 3 – enquanto o benefício ao longo da vida pode ser medido em anos.

Melhore o gerenciamento térmico

Sempre que possível, instale o motor e o capacitor em locais sombreados e ventilados. Adicionar uma simples cobertura de sombra sobre um motor de bomba externo pode reduzir a temperatura ambiente em 10–15°C, o que, de acordo com a relação Arrhenius, poderia dobrar a vida útil funcional do capacitor. Certifique-se de que os invólucros do motor tenham fluxo de ar adequado e não estejam embalados com material de isolamento que retenha calor.

Use um protetor contra surtos ou varistor

A instalação de um varistor de óxido metálico (MOV) ou de um protetor contra surtos de circuito completo a montante do motor protege o CBB60 contra transientes de tensão. Isto é particularmente importante em áreas com trovoadas frequentes ou rede elétrica instável. Um MOV fixa os picos de tensão antes que eles possam tensionar o filme dielétrico do capacitor.

Reduza ciclos de inicialização desnecessários

Para sistemas de bombas de poço, aumentar o volume do tanque de pressão reduz o número de ciclos de partida diários. Um tanque de pressão de tamanho adequado pode reduzir as partidas diárias de 80 para menos de 20, prolongando significativamente a vida útil do capacitor. Para bombas de piscina, executar ciclos únicos mais longos em vez de vários ciclos curtos proporciona o mesmo benefício.

Agendar substituição proativa

Em vez de esperar pela falha, substitua os capacitores CBB60 de forma preventiva. Para aplicações de ciclo de trabalho elevado, é prudente substituir a cada 5 anos. Para bombas de uso sazonal, a cada 8–10 anos. Um capacitor CBB60 normalmente custa entre US$ 5 e US$ 25 dependendo da capacitância e da tensão nominal — uma fração do custo de um reparo no enrolamento do motor ou substituição completa do motor causada por um capacitor com falha.

Selecionando um capacitor CBB60 de reposição

Ao substituir um CBB60 com falha, é fundamental corresponder corretamente às especificações. Usar o valor de capacitância errado – mesmo que ligeiramente – afeta o torque de partida do motor e a eficiência de funcionamento. Usar uma classificação de tensão subdimensionada corre o risco de falha prematura da nova unidade.

Especificações principais para combinar

• Capacitância (µF): Deve corresponder exatamente ou permanecer dentro de ±5–10% do valor original. Os valores comuns do CBB60 variam de 1µF a 100µF. Não substitua por um valor diferente sem consultar as especificações do fabricante do motor.
• Classificação de tensão (VAC): Deve ser igual ou superior à classificação original. Atualizar de 250 VCA para 450 VCA em um sistema de 230 V é aceitável e benéfico.
• Frequência: Confirme a compatibilidade de 50 Hz ou 60 Hz dependendo da frequência da sua rede.
• Tamanho físico: A substituição deve caber fisicamente no suporte de montagem do capacitor. Os capacitores CBB60 vêm em caixas ovais, redondas e retangulares com dimensões variadas.
• Classificação de temperatura: Para ambientes quentes, selecione uma unidade classificada para 85°C ou 105°C em vez dos 70°C padrão.
• Certificação: Procure as marcações UL, CE ou TÜV como indicadores mínimos de garantia de qualidade.

Evite a tentação de comprar a opção mais barata disponível. Os capacitores CBB60 sem marca vendidos a preços extremamente baixos geralmente apresentam valores de capacitância que ultrapassam a tolerância dentro de um a dois anos, reiniciando o ciclo de falha rapidamente. Investir em uma unidade de qualidade de um fabricante reconhecido – como Vishay, Kemet, Epcos ou Shengye – proporciona maior confiabilidade e uma vida útil genuína de 8 a 12 anos.

CBB60 versus outros tipos de capacitores de execução: como a vida útil se compara

O CBB60 é um capacitor de filme de polipropileno metalizado. Compreender como ela se compara a outras tecnologias ajuda a contextualizar suas expectativas de vida útil.

A construção do filme de polipropileno do CBB60 oferece uma vantagem significativa em termos de vida útil em relação aos capacitores de papel eletrolíticos ou preenchidos com óleo tradicionais. Sua principal característica - capacidade de autocura — significa que pequenas quebras dielétricas causadas por picos de tensão são automaticamente reparadas através da vaporização localizada da fina camada de metal, permitindo que o capacitor continue operando após eventos que destruiriam permanentemente outros tipos de capacitores.

Modos comuns de falha do capacitor CBB60 explicados

Compreender como os capacitores CBB60 falham ajuda a prever o fim da vida útil e a distinguir entre degradação gradual e falha catastrófica repentina.

Perda Gradual de Capacitância

O modo de falha mais comum. Ao longo dos anos de operação, o filme de polipropileno metalizado sofre lenta degradação eletroquímica. A camada de metalização – normalmente alumínio ou zinco – oxida gradualmente e recua das bordas do filme para dentro, reduzindo a área efetiva da placa e, portanto, a capacitância. Este processo acelera com o calor. Um CBB60 que começa a vida a 25µF pode passar para 22µF após 5 anos e 18µF após 10 anos em um ambiente quente.

Falha de circuito aberto

Quando um CBB60 falha na abertura, ele fornece capacitância zero. O motor não recebe assistência de mudança de fase e normalmente se recusa a dar partida ou dá partida muito lentamente com zumbido excessivo. Falhas abertas são frequentemente causadas por fraturas por fadiga nas conexões internas dos condutores, corrosão terminal ou esgotamento completo da reserva de autocura após muitos transientes de tensão.

Falha de curto-circuito

Menos comum, mas mais perigoso. Um CBB60 em curto cria um caminho de baixa resistência através da alimentação CA, consumindo uma corrente muito alta que pode desarmar disjuntores, danificar a fiação ou destruir os enrolamentos de partida do motor em segundos. Falhas de curto-circuito em capacitores de filme são mais frequentemente causadas por eventos catastróficos de sobretensão – quedas de raios, picos de energia severos – que sobrecarregam o mecanismo de autocura e perfuram caminhos condutores permanentes através do filme dielétrico.

Fuga Térmica

Um caminho de falha específico onde a geração de calor interno – causada pelo aumento da ESR à medida que o capacitor envelhece – acelera ainda mais a degradação, que por sua vez gera mais calor. Este ciclo de feedback positivo pode causar rápida progressão da falha. É mais comum em capacitores que já operam perto do limite máximo de temperatura. A fuga térmica geralmente produz o abaulamento característico ou o invólucro rachado visto em unidades com falha.

Recomendações de cronograma de manutenção para capacitores CBB60

A manutenção proativa dos capacitores de operação CBB60 é simples e leva menos de 15 minutos por inspeção. O investimento de tempo é muito menor do que o custo e a interrupção de falhas inesperadas no equipamento.

Inspeção Anual (Todas as Aplicações)

• Inspecione visualmente quanto a danos físicos, deformação ou descoloração
• Verifique as conexões dos terminais quanto a corrosão ou folga
• Observe quaisquer alterações no comportamento ou desempenho da partida do motor
• Verifique se a ventilação do gabinete está desobstruída

A cada 3 anos (aplicações de alto serviço ou externas)
