Como você conecta um capacitor CBB60?

A resposta direta: como um Capacitor CBB60 Conecta

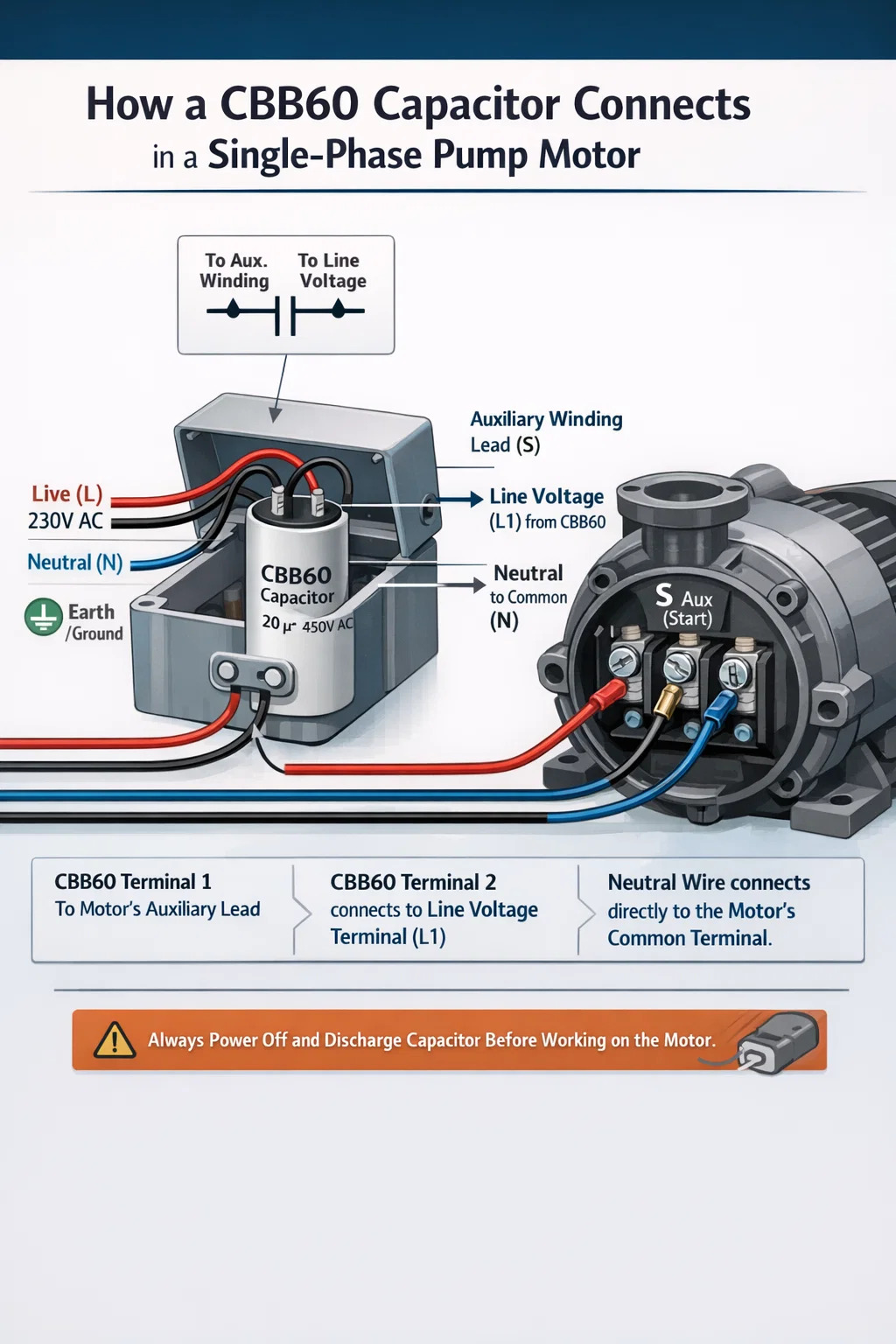

Um capacitor CBB60 é conectado em paralelo ao enrolamento auxiliar (de funcionamento) do motor - não em série com a linha de alimentação principal. Seus dois terminais não são polarizados, portanto não há lado positivo ou negativo com que se preocupar. Um terminal vai para o enrolamento auxiliar do motor e o outro se conecta ao terminal de tensão de linha (mesmo ponto que alimenta o enrolamento principal). Isso cria a mudança de fase que o motor precisa para gerar torque e funcionar com eficiência.

Para o cenário mais comum - um motor de bomba monofásico com uma caixa de capacitor externa - o fio energizado de entrada e o cabo auxiliar do motor pousam no CBB60, enquanto o neutro se conecta diretamente ao terminal comum do motor. O motor funciona porque a corrente através do capacitor aumenta a tensão de alimentação em aproximadamente 90 graus, produzindo o campo magnético rotativo que uma alimentação monofásica sozinha não consegue criar.

Antes de tocar em qualquer fiação, desligue o disjuntor, confirme a tensão zero nos terminais do motor com um multímetro e descarregue o capacitor através de um resistor de 20.000 ohms. Um CBB60 carregado com tensão nominal de 450VCA pode reter tensão letal por horas após a energia ser desligada.

Por que o capacitor CBB60 existe no circuito

Os motores CA monofásicos não podem iniciar automaticamente. Uma alimentação monofásica produz um campo magnético pulsante que inverte a direção 100 ou 120 vezes por segundo (dependendo da frequência da rede de 50 Hz ou 60 Hz), mas não possui rotação inerente. Para fazer o rotor girar, o motor precisa de dois campos magnéticos deslocados no espaço e no tempo – simulando efetivamente a energia bifásica.

O capacitor de operação CBB60 fornece o deslocamento de tempo. Como a corrente através de um capacitor está adiantada em relação à tensão através dele em aproximadamente 90 graus, a corrente no enrolamento auxiliar está desfasada da corrente no enrolamento principal. Essas duas correntes de deslocamento criam dois campos magnéticos espacialmente separados que juntos produzem um efeito rotativo, colocando o rotor em movimento e sustentando-o durante a operação.

Ao contrário de um capacitor de partida – que é desligado do circuito por uma chave centrífuga quando o motor atinge aproximadamente 75% da velocidade nominal – o CBB60 permanece conectado continuamente durante o funcionamento. É por isso que ele usa uma construção de filme de polipropileno metalizado em vez de química eletrolítica: ele deve tolerar tensão CA contínua sem se degradar. Classificações CBB60 comuns para motores de bomba 6 µF a 100 µF , com tensões nominais de 250 VCA ou 450 VCA.

Ferramentas e materiais para reunir antes de começar

Ter o equipamento certo em mãos antes de começar evita improvisações no meio do trabalho que levam a atalhos inseguros.

• Multímetro digital com funções de medição de tensão CA e capacitância (µF)
• Resistor de descarga: 20.000 ohms (20 kΩ) classificados em 5W ou superior , com cabos isolados
• Chaves de fenda isoladas (cabeça chata e Phillips)
• Ferramenta de crimpagem para descascador de fios e catraca
• Conectores tipo espada dimensionados para caber nos terminais CBB60 (normalmente tipo espada fêmea de 6,3 mm)
• Fita isolante ou tubo adesivo termorretrátil
• Alicate amperímetro (para verificação de corrente pós-instalação)
• O diagrama de fiação do motor — impresso na etiqueta da placa de identificação, dentro da tampa do terminal ou na documentação do motor
• Calçado com sola de borracha e luvas isoladas com tensão nominal
• Dispositivo de bloqueio/sinalização para o disjuntor se estiver trabalhando em um ambiente compartilhado ou comercial

Fotografe a fiação existente de pelo menos dois ângulos antes de remover qualquer coisa. Em caixas de junção lotadas ou gabinetes de capacitores externos, esta foto vale muito mais do que tentar reconstruir a fiação a partir da memória.

Procedimento de conexão passo a passo para um motor de bomba

Este procedimento cobre a instalação mais comum do CBB60: uma bomba de água monofásica ou motor de bomba de piscina, com gabinete de capacitor externo ou com o capacitor diretamente dentro da caixa de terminais do motor. A mesma lógica se aplica a compressores de ar, máquinas de lavar e motores de ventiladores HVAC.

Passo 1 — Corte a energia e confirme a tensão zero

Desligue o disjuntor que alimenta o motor. Aplique um dispositivo de bloqueio, se disponível. Defina o multímetro para tensão CA e teste os terminais de entrada do motor. A leitura deve ser 0 V antes de prosseguir. Não confie em um interruptor ou temporizador na posição desligado – verifique diretamente com o medidor.

Passo 2 — Descarregue o capacitor existente

Segure o resistor de descarga pelo seu corpo isolado. Toque um fio em cada um dos terminais do capacitor simultaneamente e segure por no mínimo 5 segundos. Em seguida, teste os terminais com o multímetro configurado para tensão CC - confirme se a leitura está em ou próximo de 0 V antes de remover qualquer fio ou tocar diretamente nos terminais.

Passo 3 — Documente a fiação existente

Tire fotos nítidas. Se as cores dos fios forem ambíguas ou se vários fios compartilharem um terminal, aplique pequenas etiquetas de fita adesiva em cada fio antes de remover qualquer coisa. Observe quais fios foram conectados a cada terminal do capacitor e onde vão as outras extremidades desses fios no circuito.

Passo 4 — Remova o capacitor antigo

Retire os conectores espada dos terminais do capacitor. Se estiverem corroídos e resistirem à remoção, use um alicate isolado para segurar o corpo do conector – nunca puxe pelo próprio fio, pois isso pode quebrar a crimpagem. Desparafuse ou solte o suporte de montagem e remova o capacitor antigo. Deixe de lado; não coloque seus terminais em curto ou coloque-o solto em uma caixa de ferramentas de metal.

Passo 5 — Identifique os Terminais do Motor

Localize o bloco de terminais do motor e combine as etiquetas com o diagrama de fiação. Para um motor de três fios (configuração mais comum), os terminais são:

• Comum (C): Conexão compartilhada entre enrolamentos principais e auxiliares; conecta ao neutro
• Principal (M ou R): Extremidade livre do enrolamento principal; conecta-se à tensão da linha
• Iniciar/Executar (S): Extremidade livre do enrolamento auxiliar; conecta a um terminal do CBB60

Se as etiquetas dos terminais estiverem faltando ou ilegíveis, identifique-as medindo a resistência. Meça a resistência entre todos os três pares de fios. A dupla com o maior resistência é M – S (ambos os enrolamentos em série). O par com menor resistência é C – M (somente enrolamento principal, fio mais pesado). A resistência intermediária é C – S (somente enrolamento auxiliar). O fio comum às duas leituras mais baixas é C.

Passo 6 — Faça as conexões do CBB60

A conexão padrão para um motor monofásico com capacitor:

• Terminal 1 CBB60 → Terminal do enrolamento auxiliar do motor (S ou Z1)
• Terminal 2 CBB60 → Terminal de tensão de linha (L1, mesmo terminal que alimenta o enrolamento principal)
• Neutro (N) → Terminal comum (C) do motor diretamente, não através do capacitor

Prenda conectores tipo espada novos nas extremidades dos fios se os antigos estiverem corroídos ou deformados. Empurre cada conector tipo espada totalmente em seu terminal do capacitor até que ele se encaixe com um clique ou resistência firme. Um conector que pode ser removido com uma leve pressão dos dedos não está encaixado corretamente.

Passo 7 — Monte o capacitor com segurança

Prenda o CBB60 em seu suporte ou alça para que ele não vibre livremente. A vibração do motor transmitida a um capacitor não suportado fadiga as conexões internas dos condutores ao longo do tempo, eventualmente produzindo uma falha de circuito aberto. Certifique-se de que o corpo do capacitor não entre em contato com superfícies quentes do motor, bordas metálicas afiadas ou peças móveis, como pás de ventiladores ou acionamentos por correia.

Passo 8 — Restaure a energia e teste a operação

Substitua a tampa do terminal ou feche o invólucro do capacitor. Restaure a energia no disjuntor e observe a partida do motor. Deve atingir a velocidade máxima dentro de 1 a 3 segundos, sem hesitação, zumbido ou tentativas repetidas. Para uma bomba, o fluxo de água deve começar imediatamente. Se o motor zumbe sem girar, corte a energia imediatamente - ele está consumindo corrente de rotor travado (normalmente 5 a 7 vezes a corrente normal de funcionamento) e superaquecerá e danificará os enrolamentos dentro de 20 a 30 segundos.

Fiação do CBB60 em um gabinete de capacitor externo

Muitos motores de bombas monofásicos — particularmente bombas de superfície, bombas periféricas e caixas de controle de bombas submersíveis — montam o CBB60 em um invólucro de plástico ou metal separado, em vez de dentro da própria caixa de terminais do motor. Este arranjo simplifica a substituição do capacitor e protege o componente do calor do motor.

O gabinete externo normalmente possui quatro terminais ou dois pares de pontos de entrada de fios. A fiação interna segue este arranjo:

• A rede elétrica (L) entra no gabinete e se conecta a um terminal CBB60 e também passa para o fio do enrolamento principal do motor
• O cabo do enrolamento auxiliar do motor se conecta ao outro terminal CBB60 dentro do gabinete
• O neutro da rede (N) passa diretamente para o terminal comum do motor sem tocar no capacitor
• Terra/terra se conecta à carcaça do motor e não interage com o circuito do capacitor

Quando o invólucro é uma unidade selada ou semi-selada vendida como um conjunto completo, o CBB60 dentro dele é pré-cabeado e o instalador conecta apenas os cabos de alimentação da rede e os cabos do motor aos terminais externos da caixa. Neste caso, a única decisão é garantir que o CBB60 substituto instalado dentro da caixa corresponda exatamente à especificação original.

Algumas caixas externas acomodam um tamanho de capacitor físico específico e espaçamento de terminal. Meça as dimensões da unidade original – altura, diâmetro (para caixas redondas) e espaçamento dos terminais – antes de solicitar uma substituição. Um CBB60 com classificações elétricas corretas, mas com dimensões físicas erradas, pode não caber no suporte de montagem, mesmo que a fiação seja idêntica.

Configurações de conexão CBB60 em diferentes tipos de motores

As etiquetas dos terminais e a disposição física diferem entre fabricantes de motores e aplicações, mas a relação do circuito subjacente é sempre a mesma: o CBB60 conecta o caminho do enrolamento auxiliar em paralelo. A tabela abaixo mapeia as configurações mais comuns.

Lendo o diagrama de fiação do motor para encontrar os terminais corretos

O diagrama de fiação do motor elimina totalmente as suposições. Está impresso em uma etiqueta colada na carcaça do motor, dentro da tampa da caixa de ligação ou em uma folha de dados separada. Aprender a extrair as duas informações necessárias – onde estão as extremidades do enrolamento auxiliar e qual terminal transporta a tensão da linha – leva menos de um minuto depois que você conhece os símbolos.

Símbolo do capacitor nos diagramas do motor

O CBB60 é mostrado como duas linhas verticais paralelas de tamanho igual (tipo CA não polarizado). Uma linha do símbolo se conecta ao símbolo da bobina do enrolamento auxiliar; a outra linha se conecta ao caminho da tensão da linha. Siga estes dois pontos de conexão no diagrama até as etiquetas dos terminais físicos no motor, e esses são seus dois pontos de conexão CBB60.

Sistemas de Etiquetas Terminais por Região

• IEC/Europeu: Terminais do enrolamento principal U1, U2; terminais do enrolamento auxiliar Z1, Z2. CBB60 se conecta entre Z1 e Z2 (ou Z1 a U1 em algumas configurações)
• Norte-americano: Terminais rotulados como T1, T2, T3 ou denominados Common, Run, Start. CBB60 conecta entre Operação e Partida (ou Partida e tensão de linha)
• Motores de bomba chineses (maioria das aplicações CBB60): Fios codificados por cores em vez de terminais etiquetados. Preto = enrolamento principal, Vermelho = enrolamento auxiliar, Amarelo-Verde = terra. CBB60 conecta entre o fio vermelho e o fio preto (lado da linha)

Encontrando Terminais Sem Diagrama Usando Medição de Resistência

Em um motor de três fios sem diagrama disponível, use o multímetro no modo ohms para medir a resistência entre todas as combinações de três fios:

• Registre todas as três leituras: A – B, A – C, B – C
• O par de resistência mais alta é Main–Start (ambos os enrolamentos em série). Exemplo: 23Ω
• O par de resistência mais baixo é Comum-Principal (somente enrolamento principal, fio mais grosso). Exemplo: 8Ω
• O par de resistência intermediária é Common–Start (somente enrolamento auxiliar, fio mais fino). Exemplo: 15Ω
• O fio que aparece nas leituras mais baixa e intermediária é Comum (C)
• CBB60 conecta entre Start (S) e o terminal de linha (o mesmo fio do ponto de alimentação principal)

Este método funciona de forma confiável em qualquer motor monofásico com capacitor padrão, independentemente da rotulagem, idade ou país de fabricação.

Erros críticos de fiação e suas consequências

Cada um dos erros a seguir produz um resultado previsível e diagnosticável. Conhecê-los com antecedência evita retrabalhos, protege o motor e evita riscos à segurança.

Conectando o CBB60 em série com a linha de energia

Colocar o capacitor entre a fonte de alimentação e a entrada do motor - em vez de entre o enrolamento auxiliar - limita a corrente que o motor pode consumir através da impedância do capacitor. A 50 Hz, um capacitor de 25 µF tem uma impedância de aproximadamente 127 ohms, o que a 230 V limita a corrente para menos de 1,8 A. Um motor de bomba típico de 750 W requer 3 a 4 A para funcionar. O motor não dará partida ou irá parar sob qualquer carga significativa, e o capacitor sofrerá tensão de corrente fora de seus parâmetros de projeto.

Usando o valor de capacitância errado

Os projetistas de motores calculam a capacitância necessária com precisão para cada configuração de enrolamento. Um CBB60 20% abaixo da capacitância nominal reduz visivelmente o torque de partida e faz com que o motor funcione mais quente do que o especificado. Um capacitor 20% acima do valor nominal causa corrente excessiva através do enrolamento auxiliar, superaquecendo-o e degradando o isolamento do enrolamento mais rápido que o normal. Sempre corresponda exatamente ao valor µF ou permaneça dentro de ±5% da especificação da placa de identificação do motor.

Tensão Subestimada

Um CBB60 de 250 VCA em um sistema de 230 V tem apenas uma margem de tensão de 9% acima da alimentação nominal. Flutuações de tensão da rede de ±10% são padrão na maioria dos países. Durante um evento de alta tensão, o capacitor pode atingir 253 V – já acima de sua classificação. Instale um 450 VCA com classificação CBB60 em qualquer aplicação de 230 V para garantir margem adequada contra variações normais de tensão e picos transitórios.

Ajuste do conector de pá solta

Um conector tipo espada que não esteja totalmente encaixado no terminal CBB60 introduz resistência de contato na junção. Sob corrente de carga, esta resistência gera calor que oxida as superfícies de contato, aumentando ainda mais a resistência em um ciclo destrutivo. O resultado final é um comportamento intermitente de partida do motor ou um conector queimado. Cada pá deve exigir uma pressão manual firme para assentar e não deve ser removível puxando suavemente sem uma ferramenta.

Ignorando a descarga do capacitor

Um CBB60 classificado em 450 VCA pode reter uma carga próxima dessa tensão por horas após a energia ser desconectada. A energia armazenada em um capacitor de 40 µF carregado a 400 V é de 3,2 joules – o suficiente para causar uma queimadura grave ou um evento cardíaco se for tocado no peito. Nunca toque nos terminais do capacitor, não permita que eles entrem em contato ou permita que ferramentas os conectem sem primeiro concluir o procedimento de descarga com o resistor e verificar 0 V com o multímetro.

Verificando se a conexão do CBB60 está correta após a inicialização

Três verificações rápidas após a restauração da energia confirmam que a instalação está eletricamente correta e que o motor está funcionando dentro das especificações.

Verificação 1 – Partida limpa do motor

O motor deve acelerar da paralisação até a velocidade máxima em 1 a 3 segundos, sem zumbido, hesitação ou rangido audível. Um zumbido sem rotação do eixo significa que o motor está travado – corte a energia em 5 segundos para evitar danos ao enrolamento e verifique novamente a fiação.

Verificação 2 – Corrente de execução dentro da classificação da placa de identificação

Prenda o amperímetro ao redor do fio energizado e meça a corrente de funcionamento após 2 a 3 minutos de operação sob carga. A leitura deve ser igual ou inferior à amperagem de plena carga (FLA) na placa de identificação do motor. Uma leitura superior a 10% acima da placa de identificação FLA sob condições normais de carga indica uma incompatibilidade de capacitância ou erro de fiação que deve ser investigado antes de continuar a operação.

Verificação 3 – Tensão nos terminais CBB60 durante a operação

Com o motor funcionando, meça cuidadosamente a tensão CA nos dois terminais CBB60 usando o multímetro ajustado para tensão CA. Em um motor com capacitor corretamente conectado, esta tensão é normalmente 1,1 a 1,5 vezes a tensão de alimentação — para uma alimentação de 230 V, espere ler 250 a 340 V nos terminais do capacitor. Isto é normal: resulta da interação ressonante entre o capacitor e a indutância do enrolamento do motor. Uma leitura exatamente igual ou inferior à tensão de alimentação pode indicar que o capacitor não está realmente no circuito ou está conectado incorretamente.

Selecionando o CBB60 de substituição correto antes de fazer qualquer conexão

Conectar um CBB60 corretamente é simples. Conectar o CBB60 errado corretamente ainda produz um motor com falha ou baixo desempenho. Confirme estes parâmetros na unidade de substituição antes da instalação.

Para qualquer aplicação de bomba ou compressor de 230 V, a recomendação prática é um CBB60 classificado na capacitância correta com Classificação de tensão de 450 VCA e classificação de temperatura de 85°C ou superior . Essa combinação fornece a margem de tensão e o espaço térmico que a especificação comum de 250 VCA/70°C não oferece, especialmente para instalações externas ou de ciclo de trabalho elevado, onde as temperaturas ambientes frequentemente excedem 40°C ao redor do gabinete do motor.
