Posso substituir o CBB60 pelo CBB65?

Posso substituir o CBB60 pelo CBB65? Um resposta direta

Um resposta curta é: na maioria dos casos, não – você não deve substituir diretamente um Capacitor CBB60 com um CBB65 sem verificar cuidadosamente as especificações da sua aplicação. Embora ambos sejam capacitores de funcionamento de motor CA que compartilham a mesma função básica de melhorar a eficiência do motor e o fator de potência, eles diferem significativamente na construção física, no design do invólucro, nas classificações de tensão e nos ambientes de instalação pretendidos. Trocar um pelo outro sem entender essas diferenças pode levar ao mau funcionamento do equipamento, falha prematura do capacitor ou até mesmo risco à segurança.

Dito isto, existem cenários específicos onde um CBB65 pode ser usado como substituto funcional de um CBB60, desde que o valor da capacitância, a classificação de tensão e a configuração do terminal sejam compatíveis. Este artigo aborda tudo o que você precisa saber antes de fazer essa troca.

O que é um capacitor CBB60?

A Capacitor CBB60 é um capacitor cilíndrico de funcionamento de motor CA do tipo filme alojado em um invólucro de plástico. É fabricado de acordo com o padrão nacional chinês GB/T 3667 e amplamente utilizado em motores de indução monofásicos para aplicações como bombas de água, máquinas de lavar, ferramentas elétricas e pequenos compressores. O prefixo “CBB” indica que se trata de um capacitor de filme de polipropileno metalizado, enquanto “60” refere-se à série de produtos específicos projetados para operação motorizada.

As principais características do CBB60 incluem:

• Forma cilíndrica com revestimento externo de plástico (normalmente polipropileno)
• Faixa de capacitância comum: 1 µF a 100 µF
• Tensão nominal: normalmente 250 VCA ou 450 VCA
• Faixa de temperatura operacional: -40°C a 70°C (padrão)
• Conexões de terminal tipo espada ou cabo de fio
• Não projetado especificamente para ambientes externos ou imersos em óleo

O CBB60 é um dos capacitores de motor mais utilizados em todo o mundo, especialmente em motores de bombas e pequenos eletrodomésticos. Seu invólucro de plástico o torna leve e econômico, mas também limita sua resistência à umidade, óleo e altas temperaturas ambientes em comparação com equivalentes com invólucro metálico.

O que é um Capacitor CBB65 ?

A Capacitor CBB65 também é um capacitor de funcionamento de motor CA de filme de polipropileno metalizado, mas possui um invólucro redondo de alumínio (metal) em vez de um invólucro de plástico. Este design o torna significativamente mais robusto e adequado para ambientes agressivos. O CBB65 é o tipo de capacitor padrão usado em compressores de ar condicionado, sistemas HVAC e equipamentos de refrigeração — aplicações onde a temperatura ambiente, a umidade e os níveis de vibração são muito mais elevados do que em aplicações típicas de motores domésticos.

As principais características do CBB65 incluem:

• Carcaça redonda de alumínio metálico (filme cheio de óleo ou seco)
• Faixa de capacitância comum: 5 µF a 60 µF configurações (simples) ou de seção dupla
• Tensão nominal: normalmente 370 VCA ou 440 VCA
• Temperatura operacional: até 85°C ou 105°C em versões com classificação de alta temperatura
• Terminais tipo espada (conexão rápida) na parte superior
• Projetado para serviço contínuo em ambientes fechados ou de alta temperatura

A caixa de alumínio do CBB65 também oferece melhor autocura e dissipação de calor em comparação com o CBB60 revestido de plástico. Isso o torna a escolha preferida onde quer que o capacitor seja montado dentro de uma unidade selada — como uma carcaça de compressor — onde as temperaturas operacionais excedem rotineiramente o que um corpo de plástico CBB60 pode tolerar com segurança.

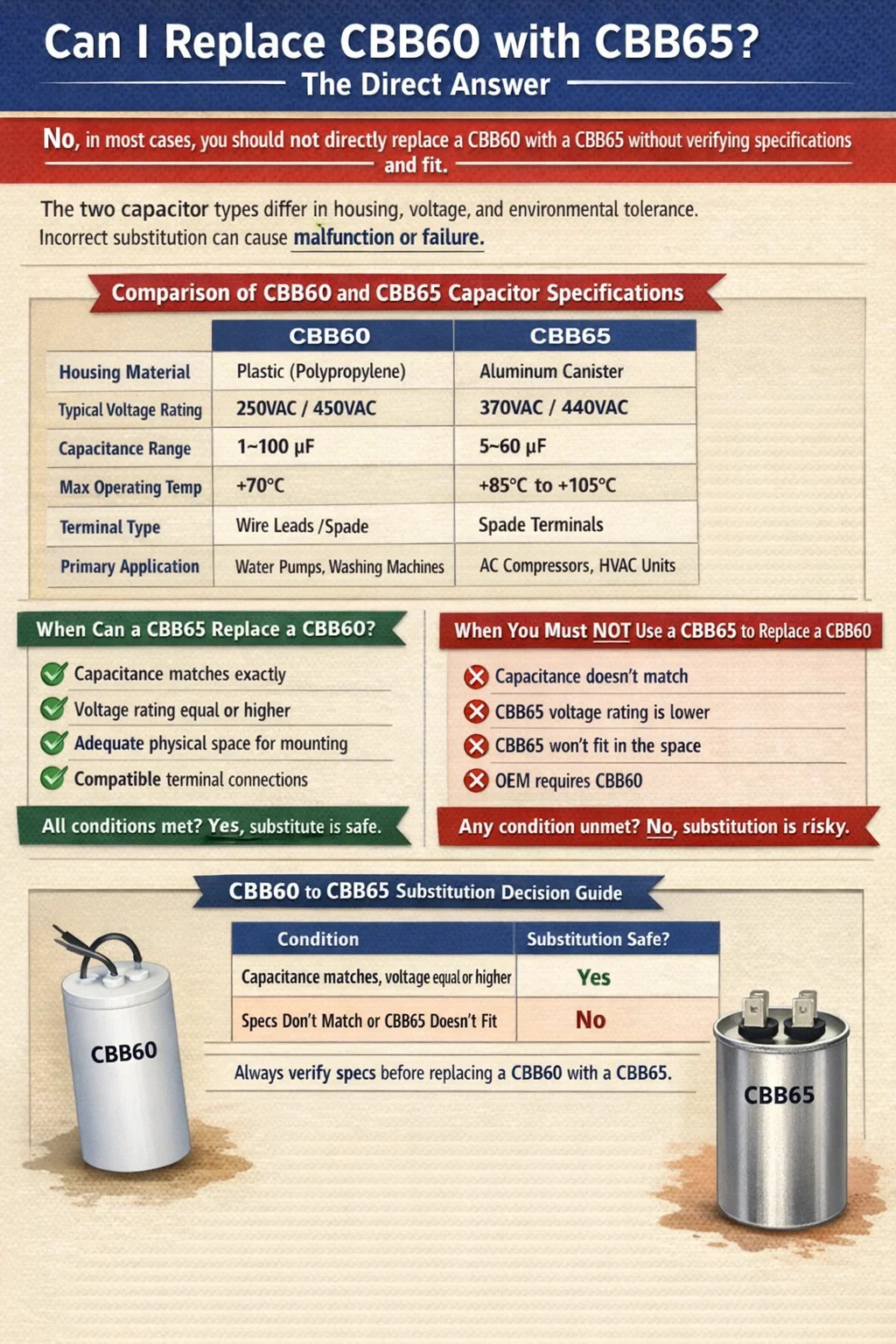

CBB60 vs CBB65: comparação de especificações lado a lado

Compreender as diferenças técnicas entre esses dois tipos de capacitores é essencial antes de tentar qualquer substituição. A tabela abaixo descreve as principais diferenças de especificação:

Principais razões pelas quais CBB60 e CBB65 não são livremente intercambiáveis

Diferentes dimensões habitacionais e físicas

A diferença mais imediatamente óbvia é a forma física. O CBB60 tem um corpo cilíndrico alto e fino feito de plástico, enquanto o CBB65 tem um formato de recipiente de alumínio largo e atarracado. Esses dois formatos não compartilham os mesmos suportes de montagem ou dimensões do gabinete. Se você estiver substituindo um componente em uma carcaça de motor de bomba projetada em torno do perfil do CBB60, um recipiente CBB65 fisicamente não caberá no mesmo espaço sem modificação. Forçar um formato incompatível em um compartimento do motor apertado cria estresse mecânico e possíveis danos aos componentes adjacentes.

Diferenças de classificação de tensão podem causar falhas

Os capacitores CBB60 geralmente vêm 250 VCA e 450 VCA versões, enquanto as unidades CBB65 são normalmente classificadas em 370 VCA ou 440 VCA . Se você estiver usando um CBB60 de 250 VCA em um circuito de motor de 220 V e tentar substituir um CBB65 de 370 VCA, a incompatibilidade de classificação de tensão indo na outra direção - usando um CBB60 de classificação inferior em um circuito que precisa de uma peça com classificação de 370 VCA - resultará em quebra dielétrica prematura, abaulamento e eventual falha do capacitor, às vezes com consequências violentas. Sempre corresponda ou exceda a classificação de tensão original ao substituir capacitores.

A tolerância à temperatura é uma preocupação do mundo real

Um capacitor CBB60 padrão é classificado para operar no máximo 70°C . Isso é perfeitamente adequado para um motor de bomba em um ambiente bem ventilado. Não entanto, se você tentar usar um CBB60 dentro de um compressor de ar condicionado — que é o ambiente nativo do CBB65 — as temperaturas ambientes próximas ao compressor podem atingir ou exceder rotineiramente 80–90°C. Sob essas condições, o invólucro de plástico do CBB60 amolecerá, o filme interno poderá degradar-se mais rapidamente e a vida útil do componente diminuirá drasticamente. A carcaça de alumínio do CBB65 e o material dielétrico de alta classificação foram projetados especificamente para lidar com essa exposição contínua ao calor.

Compatibilidade de terminal e fiação

Os capacitores CBB60 geralmente usam fios condutores - fios desencapados ou isolados saindo da base ou superior - enquanto os capacitores CBB65 usam universalmente terminais tipo espada (sinalização) na parte superior da caixa. Se o chicote elétrico existente em seu motor tiver conectores de fio projetados para um CBB60, a conexão aos terminais espada de um CBB65 exigirá conectores adicionais ou nova fiação. Em contextos de reparo profissional, isso é administrável, mas em um cenário de substituição rápida em campo, terminais incompatíveis criam conexões soltas que podem formar arco, superaquecer ou causar falhas intermitentes.

Quando um CBB65 pode substituir um CBB60?

Apesar das diferenças descritas acima, existem circunstâncias legítimas em que um CBB65 pode servir com segurança como substituto de um CBB60. Estas condições devem ser todas atendidas simultaneamente:

• Valor de capacitância correspondente: A classificação µF do CBB65 deve ser a mesma do CBB60 que está sendo substituído. Um motor especificado para um capacitor de funcionamento de 20 µF não pode funcionar com segurança em uma unidade de 25 µF ou 15 µF sem reprojetar o circuito do motor.
• Classificação de tensão igual ou superior: Se o CBB60 original foi classificado em 450 VCA, você deve usar um CBB65 que também seja classificado em 450 VCA ou superior. Você não pode usar um CBB65 de 370 VCA para substituir um CBB60 de 450 VCA.
• Espaço físico e acomodações de montagem: Deve haver espaço suficiente no gabinete do motor para o perfil mais largo e curto do recipiente CBB65, e suportes ou ferragens apropriados devem estar disponíveis para fixá-lo adequadamente.
• Compatibilidade de terminais ou fiação adaptável: Conectores tipo espada ou adaptadores devem estar disponíveis para conectar o CBB65 aos fios existentes do circuito do motor.
• Classificação de frequência aceitável: Ambos os tipos são projetados para sistemas 50/60 Hz. Confirme se a frequência do motor corresponde à especificação do capacitor.

Se todas as cinco condições acima forem satisfeitas, um CBB65 é eletricamente compatível com uma aplicação CBB60. Na verdade, por ter um invólucro mais robusto e maior tolerância térmica, o CBB65 pode ser considerado um atualização em termos de durabilidade — especialmente se o motor funcionar num ambiente quente ou húmido. Alguns técnicos de reparo usam rotineiramente unidades CBB65 para substituir capacitores CBB60 em instalações de bombas externas precisamente por causa da melhor vedação ambiental do corpo de alumínio.

Quando você não deve usar um CBB65 para substituir um CBB60

Existem situações igualmente claras em que a substituição nunca deve ser tentada, independentemente das soluções alternativas disponíveis:

• O valor de capacitância necessário não está disponível no CBB65: As unidades CBB65 normalmente variam de 5 µF a 60 µF. Se a sua aplicação CBB60 exigir um capacitor de 1 µF, 2 µF ou 80 µF, não existe nenhum CBB65 correspondente no mercado para esses valores.
• As restrições de espaço tornam o ajuste físico impossível: Em carcaças de motores compactos — como aquelas dentro de tambores de máquinas de lavar ou corpos de bombas submersíveis — não há espaço para o diâmetro maior do CBB65.
• O fabricante do equipamento original especifica o CBB60 para fins de garantia ou certificação: A substituição de um componente certificado por um tipo não especificado pode anular garantias, falhar nas inspeções de segurança ou violar os requisitos de conformidade do produto em indústrias regulamentadas.
• A classificação de tensão das unidades CBB65 disponíveis é inferior à necessária: Nunca diminua a classificação de tensão de um capacitor de funcionamento. Isso garante falhas prematuras e possíveis perigos.

Guia prático: como verificar a compatibilidade antes de substituir

Antes de substituir qualquer capacitor CBB60 por um CBB65, execute as seguintes etapas de verificação:

1. Leia a etiqueta no capacitor CBB60 original. Observe a capacitância (em µF), a classificação de tensão (VAC), a frequência (Hz) e quaisquer marcações de classe de temperatura.
2. Identifique a unidade CBB65 que você planeja usar. Confirme se corresponde exatamente à capacitância e atende ou excede a classificação de tensão.
3. Meça o espaço físico disponível na carcaça do motor usando pinças. Compare o diâmetro e a altura do CBB65 com a cavidade disponível.
4. Verifique o tipo de terminal e a fiação. Determine se você precisa de adaptadores tipo espada para fio e se esses adaptadores são classificados para a corrente e tensão do circuito.
5. Verifique o ambiente operacional do motor. Se o motor operar acima de 70°C ambiente, a classificação térmica mais alta do CBB65 é na verdade um benefício. Se operar abaixo de 70°C em um espaço interno limpo e seco, é preferível uma substituição CBB60 semelhante.
6. Teste o circuito após a substituição. Após a instalação, use um alicate amperímetro para verificar se o motor consome a corrente operacional esperada. Um empate incomum pode indicar uma incompatibilidade de capacitância que afeta o desempenho do motor.

Compreendendo a falha do capacitor CBB60 e por que a substituição correta é importante

Os capacitores CBB60 falham por vários motivos bem documentados, e a compreensão desses modos de falha ajuda a esclarecer por que escolher o substituto certo é tão importante:

Envelhecimento Térmico

Cada aumento de 10°C na temperatura operacional reduz aproximadamente pela metade a vida útil de um capacitor de filme – uma relação bem estabelecida conhecida como equação de Arrhenius aplicada ao envelhecimento do capacitor. Um CBB60 classificado para 70°C que opera continuamente a 80°C devido a ser colocado em um compartimento de motor quente envelhecerá aproximadamente o dobro da taxa esperada . É por isso que usar um CBB65 (classificado para 85°C ou 105°C) em um ambiente de alta temperatura proporciona uma vida útil significativamente mais longa, mesmo que as duas unidades tenham classificações de capacitância e tensão idênticas.

Estresse de sobretensão

Picos de tensão - causados por transientes de comutação, flutuações da rede elétrica ou contra-EMF do motor - tensionam o filme dielétrico dentro dos capacitores CBB60 e CBB65. Um capacitor operando entre 90 e 95% de sua tensão nominal tem uma vida útil substancialmente mais curta do que um operando entre 70 e 80% da tensão nominal. Ao escolher uma substituição, selecione uma unidade com um classificação de tensão 20–30% acima da tensão real do circuito é uma boa prática de engenharia. Por exemplo, em um circuito de 220 V, um CBB60 de 450 VCA ou um CBB65 de 440 VCA fornecem uma margem de segurança saudável.

Entrada de umidade

A caixa plástica de um CBB60 é mais permeável à umidade ao longo do tempo do que o recipiente de alumínio selado do CBB65. Em instalações de bombas externas, equipamentos de piscina ou qualquer aplicação onde o motor esteja exposto à umidade ou respingos de água, a carcaça metálica do CBB65 oferece proteção significativamente melhor contra falhas induzidas por umidade. Esta é uma razão legítima pela qual alguns especialistas em reparos de bombas optam por atualizar de CBB60 para CBB65 ao reconstruir motores para uso externo, mesmo que a especificação original exigisse um CBB60.

Aplicações comuns onde esta pergunta surge

A questão da substituição CBB60 por CBB65 surge com mais frequência nos seguintes cenários de reparo e manutenção:

Reparação de bomba de água

Os capacitores CBB60 são o padrão em motores de bombas de água monofásicos. Os capacitores da bomba normalmente variam de 8 µF a 30 µF a 450 VCA . Quando o CBB60 original falha, os técnicos às vezes têm unidades CBB65 em estoque e se perguntam se poderão usá-las. Para bombas externas, uma CBB65 com especificações correspondentes é um substituto aceitável e muitas vezes preferível devido à melhor vedação ambiental. Para bombas submersíveis com invólucros muito apertados, o ajuste físico pode impedir a troca.

Capacitores de motor de máquina de lavar

As máquinas de lavar normalmente usam capacitores CBB60 em seus motores de acionamento de tambor, geralmente no Faixa de 6 µF a 12 µF a 450 VCA . A carcaça do motor em uma máquina de lavar é compacta e não foi projetada para o formato CBB65. O ajuste físico é normalmente o principal obstáculo aqui, tornando um substituto CBB60 igual a escolha mais prática.

Sistemas de Ar Condicionado e HVAC

Este é genuinamente o território natal do CBB65. Os compressores de ar condicionado e motores de ventiladores usam quase exclusivamente capacitores CBB65. Se alguém perguntar se pode usar um CBB60 para substituir um CBB65 com defeito em uma unidade AC – o inverso da pergunta principal – a resposta é um firme não na maioria das condições, porque o CBB60 não sobreviverá às condições térmicas e ambientais dentro de uma unidade de compressor para qualquer vida útil significativa.

Ferramentas elétricas e máquinas pequenas

Algumas ferramentas elétricas maiores com motores de indução monofásicos – como serras de mesa, esmerilhadeiras e coletores de pó – usam capacitores CBB60. Esses motores são normalmente operados em ambientes de oficina com temperaturas moderadas. A especificação original do CBB60 é geralmente apropriada aqui, e a substituição por um CBB65 é possível se as dimensões permitirem, mas não oferece nenhuma vantagem significativa sobre uma substituição do CBB60 com classificação adequada.

O que acontece se você usar o capacitor errado?

Usar um capacitor incompatível – seja capacitância errada, classificação de tensão errada ou tipo errado – em um circuito de motor nem sempre resulta em falha imediata. Às vezes, o motor dá partida e parece funcionar normalmente, apenas para desenvolver problemas semanas ou meses depois. Compreender o que está errado ajuda a sublinhar por que a especificação certa é importante:

• Capacitância errada (muito alta): O motor pode superaquecer devido a corrente excessiva de partida ou operação. O isolamento do enrolamento degrada-se mais rapidamente, encurtando a vida útil do motor. A corrente de funcionamento medida normalmente será superior à especificação da placa de identificação.
• Capacitância errada (muito baixa): O motor pode não conseguir desenvolver o torque total, funcionar com eficiência reduzida, ter dificuldade para dar partida sob carga ou produzir vibração e ruído excessivos.
• Capacitor com classificação de subtensão: O filme dielétrico se decompõe gradualmente sob a tensão excessiva sustentada. O capacitor pode inchar, vazar ou romper – em alguns casos causando um pequeno incêndio ou liberando fumaça acre da caixa de plástico.
• Classificação de temperatura errada: O capacitor envelhece mais rápido e perde capacitância com o tempo. À medida que sua capacitância efetiva diminui em relação ao seu valor nominal, o desempenho do motor degrada gradualmente até que o capacitor falhe completamente.

Um capacitor com falha ou especificação errada também pode danificar os próprios enrolamentos do motor , transformando o que teria sido uma simples substituição de capacitor de US$ 5 a US$ 20 em um rebobinamento de motor de US$ 100 a US$ 500 ou substituição completa do motor. É por isso que sempre vale a pena gastar alguns minutos extras verificando a compatibilidade das especificações antes da instalação.

Resumo: Guia de decisão de substituição CBB60 vs CBB65

Use o seguinte guia de decisão para determinar se a substituição de um CBB60 por um CBB65 é apropriada para sua situação:

O resultado final: trate qualquer substituição de capacitor como um exercício de correspondência de especificações, não um atalho. O CBB60 e o CBB65 são ferramentas diferentes construídas para finalidades sobrepostas, mas distintas. Quando suas especificações estão alinhadas e a instalação física é compatível, o CBB65 pode ser um substituto perfeitamente válido – e às vezes superior – para um CBB60. Quando as especificações divergem ou as restrições físicas tornam a troca impraticável, forçar a substituição criará problemas que são muito mais caros para consertar do que adquirir a peça original correta.
