Polaridade do capacitor CBB60: é positiva ou negativa?

Capacitor CBB60 Polaridade: a resposta direta

O capacitor CBB60 é nem positivo nem negativo . É um capacitor CA não polarizado, o que significa que não possui terminal positivo ou negativo designado. Você pode conectar qualquer terminal a qualquer lado do circuito sem qualquer risco de danos ou mau funcionamento. Esta é uma das características mais fundamentais que o distingue dos capacitores eletrolíticos, que são estritamente polarizados e irão falhar – ou até explodir – se conectados incorretamente.

Muitas pessoas que procuram informações de polaridade sobre os capacitores CBB60 vêm de um histórico de trabalho com circuitos CC, onde os capacitores eletrolíticos são comuns. Nesses contextos, a polaridade é extremamente importante. Mas o CBB60 foi projetado especificamente para ambientes de corrente alternada (CA), onde a direção da corrente se inverte continuamente – normalmente 50 ou 60 vezes por segundo, dependendo da frequência da rede local. Em tal ambiente, um capacitor polarizado seria destruído quase imediatamente. O CBB60 lida com isso perfeitamente porque sua estrutura interna é simétrica e não polarizada.

Portanto, se você vir dois terminais em um capacitor CBB60 e se perguntar qual é qual – pare de se preocupar. Eles são intercambiáveis. Basta conectá-los ao seu circuito e o capacitor fará seu trabalho.

O que é um capacitor CBB60 e para que ele é usado

O CBB60 é um capacitor de filme de polipropileno metalizado projetado para aplicações de partida e funcionamento de motores CA. O nome "CBB" é uma designação padrão chinesa onde "CB" se refere ao tipo de capacitor e "B60" se refere à série específica dentro dessa classificação. Esses capacitores às vezes também são chamados de "capacitores de funcionamento do motor" ou "capacitores de filme CA" e são amplamente utilizados em todo o mundo em motores de indução monofásicos.

Você encontrará capacitores CBB60 em uma ampla variedade de equipamentos de uso diário, incluindo:

• Bombas de água e bombas submersíveis usadas em residências, agricultura e construção
• Compressores de ar e unidades de ar condicionado
• Máquinas de lavar (especialmente modelos mais antigos do tipo tambor)
• Ventiladores elétricos e equipamentos de ventilação
• Ferramentas elétricas que usam motores de indução CA monofásicos
• Bombas de piscina e equipamentos de spa
• Motores de irrigação agrícola

A faixa típica de capacitância para capacitores CBB60 vai de 1 µF a 100 µF , com classificações de tensão geralmente de 250 VCA ou 450 VCA. Alguns modelos de maior capacidade são avaliados em 500 VCA. Os valores mais frequentemente encontrados em aplicações de bombas de água estão entre 8 µF e 30 µF. Para motores de máquinas de lavar, 6 µF a 16 µF é comum. O corpo do capacitor é normalmente cilíndrico com dois ou quatro fios que se estendem de uma extremidade, envoltos em um invólucro de plástico que fornece isolamento e proteção ambiental.

A construção interna utiliza uma fina película de polipropileno como material dielétrico, com metalização de alumínio depositada diretamente sobre a película. Este projeto confere ao capacitor sua propriedade de autocura - se uma pequena porção do dielétrico for perfurada por um pico de tensão, a metalização local evapora e repara efetivamente a falha, prolongando significativamente a vida útil do capacitor em comparação com designs mais antigos de papel ou folha.

Por que os capacitores CBB60 não possuem terminal positivo ou negativo

Para entender por que a polaridade é irrelevante para um capacitor CBB60, é útil entender a física básica dos capacitores e como a corrente alternada se comporta de maneira diferente da corrente contínua.

Como a corrente CA muda tudo

Num circuito CC, a corrente flui apenas em uma direção. Um capacitor polarizado como um eletrolítico possui uma camada de óxido em uma placa que só funciona como dielétrico quando o terminal correto está conectado à tensão positiva. Se você inverter a polaridade, a camada de óxido se rompe, o gás se acumula dentro do capacitor e ocorre uma falha catastrófica – às vezes violenta.

A corrente CA inverte a direção na frequência da rede. Num sistema de 50 Hz, a corrente completa 50 ciclos completos por segundo, o que significa que inverte a direção 100 vezes por segundo. Num sistema de 60 Hz, inverte 120 vezes por segundo. Um capacitor neste ambiente deve ser capaz de carregar e descarregar em ambas as direções com igual eficiência. Isto é exatamente o que o dielétrico de filme de polipropileno em um CBB60 oferece: ele carrega e descarrega simetricamente, independentemente de qual terminal está com maior potencial em um determinado momento.

O papel do filme dielétrico

O polipropileno é um polímero apolar. Ao contrário do óxido de alumínio (usado em capacitores eletrolíticos), o polipropileno não depende da direção do campo elétrico para manter suas propriedades dielétricas. O filme funciona de forma idêntica quer o campo elétrico aponte da esquerda para a direita ou da direita para a esquerda. Esta propriedade do material é o que torna o CBB60 totalmente simétrico e não polarizado nos níveis físico e químico.

Os dois eletrodos em um CBB60 são quimicamente idênticos – ambos são camadas de metalização de alumínio em filme de polipropileno. Não há camada de óxido, nem assimetria, nem direção preferencial. Esta é uma diferença fundamental dos capacitores eletrolíticos e é a razão pela qual você nunca encontrará uma marcação " " ou "-" no corpo de um capacitor CBB60.

Lendo as marcações em um capacitor CBB60

Como o capacitor CBB60 não possui marcações de polaridade, entender o que as etiquetas impressas significam ainda é importante para a aplicação correta. Aqui está uma análise das marcações típicas que você encontrará:

Observe que nenhuma dessas marcações indica terminais positivos ou negativos – porque não há nenhum. Os dois fios do capacitor são completamente intercambiáveis ​​para todos os fins práticos. Se você conecta o fio esquerdo ou o direito ao enrolamento de partida do motor, não faz diferença eletricamente.

O que importa criticamente é combinar o valor de capacitância e classificação de tensão com as especificações originais do seu motor ou aparelho. Usar um capacitor com capacitância errada – mesmo que seja de 20% – pode fazer com que o motor funcione de forma ineficiente, superaqueça ou não dê partida. Sempre substitua um CBB60 por um de capacitância idêntica ou muito próxima e tensão nominal igual ou superior.

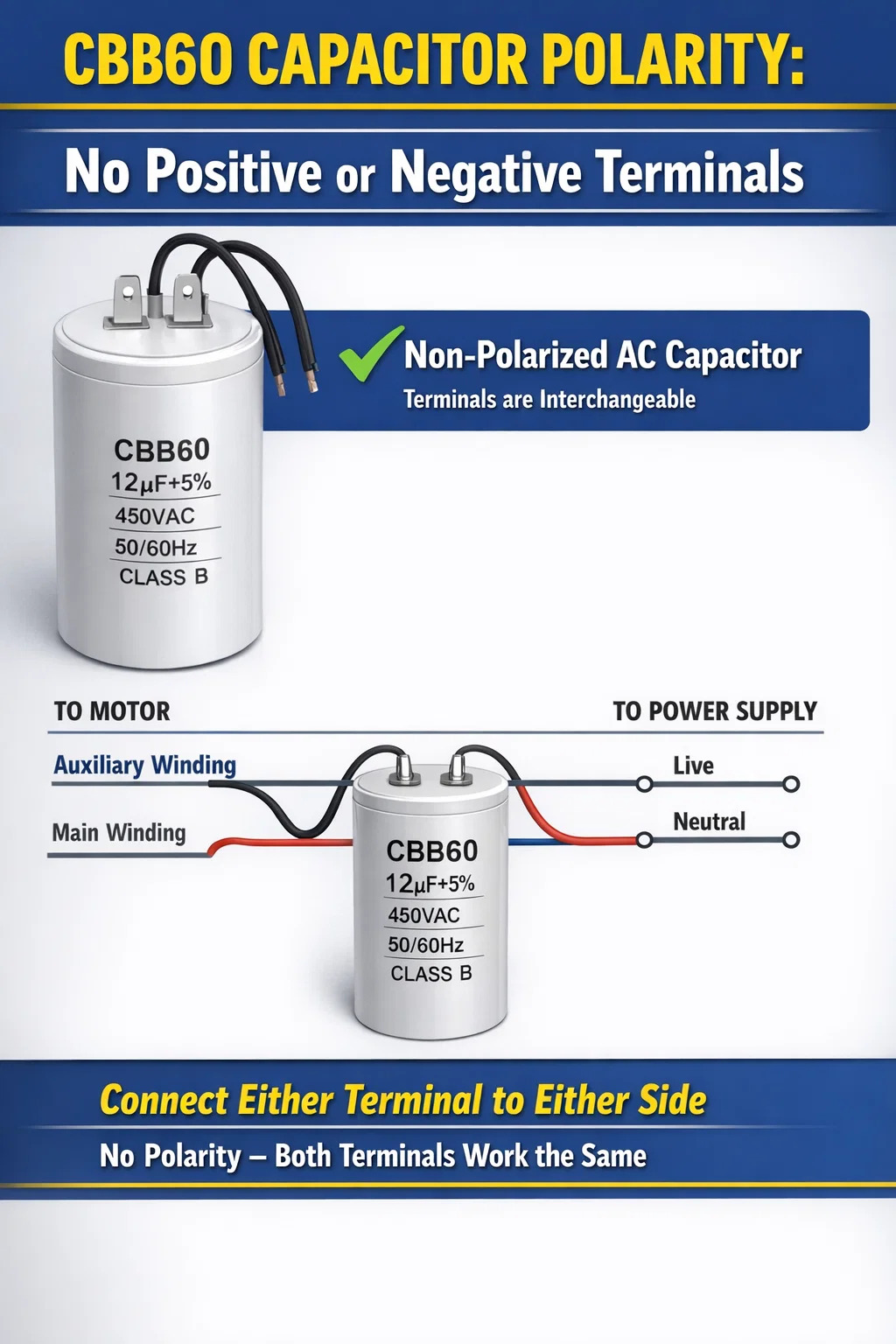

Como conectar um capacitor CBB60 corretamente

Como a polaridade não é uma preocupação, a fiação de um capacitor CBB60 concentra-se inteiramente em conectá-lo aos pontos corretos do circuito do motor. Veja como funciona em uma aplicação típica de motor de indução monofásico:

Conexão Básica em Motor Monofásico

Um motor de indução monofásico padrão possui dois conjuntos de enrolamentos: um enrolamento principal e um enrolamento auxiliar (de partida). O capacitor CBB60 é conectado em série com o enrolamento auxiliar. Isso cria uma mudança de fase entre a corrente nos dois enrolamentos, produzindo um campo magnético rotativo que permite a partida e o funcionamento do motor.

A sequência de fiação típica é:

1. Conecte um terminal do CBB60 ao terminal do enrolamento auxiliar no motor
2. Conecte o outro terminal do CBB60 ao terminal ativo (linha) da fonte de alimentação
3. O enrolamento principal se conecta diretamente à fonte de alimentação (energia e neutra)
4. Ambos os enrolamentos compartilham a conexão neutra

Como os dois terminais do CBB60 são intercambiáveis, não importa qual terminal você conecta ao enrolamento e qual terminal você conecta à linha de alimentação. O comportamento do circuito é idêntico de qualquer maneira.

Capacitores CBB60 de quatro condutores

Alguns capacitores CBB60 vêm com quatro terminais em vez de dois. Isso não significa que eles sejam polarizados - significa simplesmente que o capacitor possui duas seções internas que podem ser conectadas em paralelo (para capacitância total) ou em série (para capacitância reduzida e tensão nominal mais alta). Esta configuração às vezes é usada para permitir flexibilidade na correspondência do motor sem armazenar vários valores de capacitores. Na maioria dos cenários de substituição, você conectará os quatro terminais como dois pares para obter operação paralela e a capacitância nominal total.

Sempre verifique o diagrama de fiação impresso no motor ou no manual de serviço ao lidar com capacitores de quatro condutores. A configuração pode afetar significativamente o desempenho do motor.

Precauções de segurança ao fazer a fiação

Embora a polaridade não seja uma preocupação, a segurança é absolutamente. Siga estas precauções sempre que trabalhar com capacitores CBB60:

• Descarregue o capacitor antes de manuseá-lo — mesmo depois de a energia ser desligada, um CBB60 pode reter uma carga perigosa por um período significativo. Faça um breve curto-circuito nos terminais com um resistor isolado (cerca de 10 kΩ, 10 W) antes de tocá-los
• Sempre desconecte a energia do disjuntor antes de abrir qualquer carcaça do motor ou caixa de junção
• Use ferramentas isoladas e calçado com sola de borracha
• Confirme se a classificação de tensão do capacitor de substituição corresponde ou excede a especificação original - nunca instale um capacitor subestimado
• Inspecione o isolamento do fio nos cabos quanto a rachaduras ou danos causados pelo calor antes de fazer as conexões

Comparando Capacitores CBB60 com Capacitores Eletrolíticos Polarizados

Uma fonte comum de confusão é a diferença entre os capacitores de filme CBB60 e os capacitores eletrolíticos. Compreender a distinção evita claramente erros dispendiosos ao selecionar substituições ou diagnosticar falhas.

Uma implicação prática desta tabela: nunca tente substituir um capacitor eletrolítico por um CBB60 em um circuito de motor . Mesmo se você encontrar um capacitor eletrolítico com o mesmo valor de capacitância, sua incapacidade de lidar com a polaridade reversa em frequências CA fará com que ele falhe segundos após a operação. A falha pode ser explosiva e perigosa.

Como saber se um capacitor CBB60 falhou

Os capacitores CBB60 degradam-se com o tempo, principalmente em ambientes de alta temperatura. Quando um CBB60 falha, o motor que ele atende normalmente apresenta sintomas claros. Conhecer esses sintomas permite diagnosticar o problema rapidamente, em vez de substituir todo o motor desnecessariamente.

Sintomas comuns de falha no capacitor CBB60

• Motor zumbe mas não liga – este é o sinal mais clássico. O enrolamento principal é energizado e cria um zumbido, mas sem a corrente de mudança de fase do capacitor, não há campo rotativo e o motor permanece estacionário
• O motor dá partida se for girado manualmente, mas não pode dar partida automaticamente - um capacitor parcialmente degradado ainda pode fornecer mudança de fase suficiente quando o rotor estiver em movimento, mas não o suficiente para superar a inércia inicial
• O motor funciona mais devagar que o normal ou consome mais corrente do que a nominal
• O motor superaquece durante condições normais de carga
• Danos físicos visíveis ao corpo do capacitor – protuberâncias, rachaduras, marcas de queimadura ou vazamento de óleo da caixa
• Um cheiro de queimado vindo da carcaça do motor

Testando um capacitor CBB60 com um multímetro

Você pode realizar uma verificação básica usando um multímetro digital com função de medição de capacitância. Depois de descarregar o capacitor com segurança, conecte as pontas de prova aos dois terminais – como não há polaridade, não importa qual ponta de prova toca em qual terminal. O medidor deve exibir um valor de capacitância próximo ao valor nominal impresso no corpo.

Um CBB60 saudável normalmente medirá dentro ±10% de sua capacitância nominal . Por exemplo, um capacitor de 20 µF deve ler entre 18 µF e 22 µF. Uma leitura significativamente abaixo do valor nominal – como 8 µF em um capacitor de 20 µF – indica que o dielétrico se degradou e o capacitor deve ser substituído. Uma leitura de zero ou circuito aberto significa que o capacitor falhou completamente.

Alguns multímetros mais simples possuem apenas medição de resistência. Nesse caso, um teste aproximado é ajustar o medidor para uma faixa de resistência alta (como 2 MΩ) e tocar brevemente as pontas de prova nos terminais do capacitor. Um capacitor em funcionamento mostrará uma leitura momentaneamente baixa à medida que carrega a bateria interna do medidor, então a leitura subirá em direção ao infinito enquanto o capacitor mantém a carga. Se o medidor indicar zero (curto-circuito) ou permanecer no máximo desde o início (circuito aberto), o capacitor falhou.

Quando a inspeção visual é suficiente

Em muitos casos, você nem precisa de um medidor. Se o corpo do capacitor CBB60 apresentar alguma das seguintes situações, substitua-o imediatamente sem mais testes:

• A casca cilíndrica está inchada ou saliente em qualquer ponto
• Há uma rachadura ou rachadura na caixa de plástico
• Existem marcas de queimadura, áreas derretidas ou escurecimento do invólucro
• Há resíduos oleosos visíveis no corpo ou ao redor dele (indicando vazamento de óleo dielétrico)
• Um ou mais fios se separaram do corpo ou apresentam corrosão no ponto de entrada

Selecionando o capacitor CBB60 de reposição correto

Ao comprar um capacitor CBB60 de reposição, três parâmetros são importantes acima de tudo: valor de capacitância, classificação de tensão e configuração do terminal. Qualquer um desses erros pode fazer com que o motor tenha um desempenho inferior, superaqueça ou falhe novamente rapidamente.

Combinando capacitância com precisão

O valor da capacitância determina quanta mudança de fase o capacitor introduz entre os enrolamentos principal e auxiliar. O fabricante do motor calculou este valor para obter o torque de partida ideal e a eficiência de funcionamento. Desviar-se significativamente deste valor – em mais de 10% – causará problemas mensuráveis:

• Capacitância muito baixa: torque de partida reduzido, o motor pode não dar partida sob carga, corrente de operação mais alta, superaquecimento
• Capacitância muito alta: corrente excessiva através do enrolamento auxiliar, superaquecimento do enrolamento e do capacitor, redução da vida útil do motor

Sempre forneça um substituto com exatamente a mesma classificação de capacitância do original. Se o valor original não estiver claro porque a etiqueta foi danificada, verifique a placa de identificação do motor ou a documentação técnica para obter o valor do capacitor especificado.

Classificação de tensão: combinar ou exceder

A classificação de tensão da substituição deve ser igual ou superior à original. Se o original foi classificado em 250 VCA, você pode usar um substituto de 250 VCA ou 450 VCA – mas não um capacitor de 150 VCA. Instalar um capacitor subestimado representa risco de incêndio e levará a falhas rápidas. Usar um capacitor de classificação mais alta é perfeitamente seguro e às vezes benéfico em aplicações exigentes onde picos de tensão são comuns.

Tamanho físico e montagem

Os capacitores CBB60 vêm em tamanhos cilíndricos padrão, com diâmetro e comprimento dependendo da capacitância e da tensão nominal. Uma capacitância ou tensão nominal mais alta geralmente significa um corpo maior. Ao substituir em uma carcaça de motor apertada, confirme se as dimensões físicas da substituição cabem no espaço disponível. O comprimento e o diâmetro do cabo também devem ser compatíveis com as conexões de fiação existentes.

Questões de Qualidade e Certificação

O mercado de capacitores CBB60 inclui produtos de qualidade altamente variável. Capacitores abaixo do padrão podem ter valores reais de capacitância distantes da classificação declarada, tensões de ruptura mais baixas do que as marcadas e vidas úteis significativamente mais curtas. Ao comprar substitutos, procure capacitores que possuam certificações de segurança reconhecidas, como CQC (China Quality Certification), TÜV, VDE ou UL. Estas certificações indicam que o capacitor foi testado de forma independente e atende aos padrões de segurança e desempenho estabelecidos.

Dicas práticas para trabalhar com capacitores CBB60

Além das questões básicas de polaridade e substituição, existem vários pontos práticos que vale a pena conhecer se você trabalha regularmente com motores, bombas ou aparelhos que utilizam capacitores CBB60.

Mantenha um sobressalente disponível para equipamentos críticos

Para equipamentos como bombas de irrigação, bombas de depósito ou unidades de ar condicionado onde o tempo de inatividade causa problemas significativos, manter um capacitor CBB60 sobressalente com a classificação correta é um investimento prático. Esses capacitores são baratos – normalmente entre US$ 2 e US$ 15, dependendo da capacitância e da classificação – e um capacitor com falha é um dos motivos mais comuns pelos quais os motores monofásicos param de funcionar. Ter a peça sobressalente certa na prateleira significa um reparo de 10 minutos em vez de uma espera de vários dias pela entrega das peças.

A temperatura afeta a vida útil do capacitor

O calor é o principal inimigo dos capacitores CBB60. A maioria é classificada para operação até 70°C, com alguns modelos de alta especificação classificados para 85°C. Operar um capacitor continuamente perto de sua temperatura máxima reduz drasticamente sua vida útil. Para motores instalados em gabinetes mal ventilados ou em climas quentes, considere usar um capacitor classificado para uma temperatura superior à mínima exigida. Garantir ventilação adequada ao redor da carcaça do motor também ajuda a prolongar significativamente a vida útil do capacitor.

Umidade e Proteção Ambiental

Em aplicações externas ou ambientes úmidos – comum para bombas de irrigação e equipamentos de piscina – os fios de um capacitor CBB60 podem corroer com o tempo se expostos à umidade. As conexões entre os cabos e os terminais do motor são particularmente vulneráveis. Ao substituir um capacitor em tais ambientes, use conectores à prova d’água ou envolva as conexões com fita autoadesiva para evitar a entrada de umidade. Inspecione as conexões pelo menos uma vez por temporada em condições de alta umidade.

Não opere um motor sem seu capacitor

Alguns técnicos, ao diagnosticar um motor que não dá partida, desconectam temporariamente o capacitor para verificar se os enrolamentos do motor estão funcionando. Embora o motor possa girar se for iniciado manualmente, operá-lo dessa maneira – mesmo que brevemente – pode danificar os enrolamentos do enrolamento auxiliar. Sempre tenha o capacitor correto no circuito antes de aplicar energia sustentada ao motor. Testes de diagnóstico curtos de alguns segundos são geralmente toleráveis, mas não opere o motor sem carga e sem capacitor por um período prolongado.
