Para que é usado um capacitor CBB60?

Um Capacitor CBB60 é um capacitor de funcionamento de motor CA tipo filme usado principalmente para dar partida e operar motores de indução monofásicos em bombas de água, bombas submersíveis, máquinas de lavar, compressores de ar e aparelhos motorizados semelhantes. Ele fornece a mudança de fase necessária para gerar um campo magnético rotativo dentro do motor, permitindo que ele dê partida sob carga e mantenha uma operação suave e eficiente durante o uso contínuo. Ao contrário dos capacitores de partida eletrolítica, o CBB60 é classificado para conexão permanente no circuito e permanece energizado durante todo o ciclo de operação do motor.

A designação “CBB” o identifica como um capacitor de filme de polipropileno metalizado – uma classificação padrão chinesa. O "60" refere-se à subcategoria específica que cobre capacitores de funcionamento motorizados projetados para aplicações CA. Esses componentes são amplamente produzidos de acordo com os padrões IEC 60252 e GB/T 3667, e sua confiabilidade determina diretamente se uma bomba ou motor dá partida na primeira tentativa ou falha prematuramente.

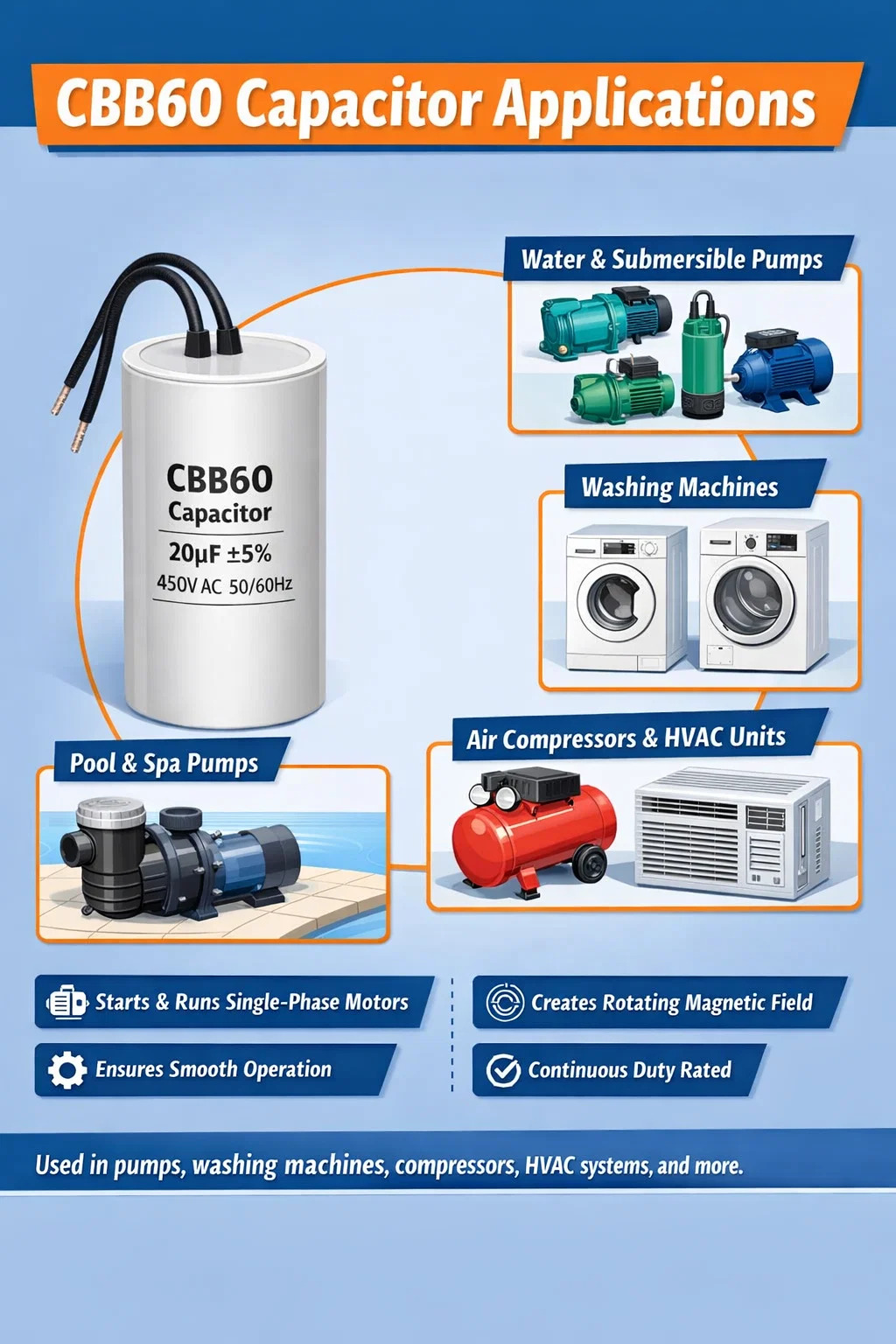

Principais aplicações dos capacitores CBB60

O capacitor CBB60 aparece em uma gama surpreendentemente ampla de equipamentos. Embora as aplicações de bombas dominem o mercado, a capacidade do componente de lidar com tensão CA contínua na frequência nominal o torna adequado sempre que um motor monofásico precisa de ajuda para criar uma segunda fase.

Bombas de água e bombas submersíveis

Este é o caso de uso dominante globalmente. Bombas de água residenciais variando de 0,37 kW a 2,2 kW quase universalmente dependem de um capacitor de operação CBB60. Bombas de jardim, jatos para poços rasos, submersíveis para poços profundos e bombas de reforço de pressão precisam de um capacitor para dividir o fornecimento monofásico em duas fases efetivas. Os valores de capacitância para aplicações de bomba normalmente ficam entre 6 µF e 100 µF , com tensões de trabalho de 250 VCA ou 450 VCA dependendo da tensão de alimentação e do projeto do motor.

Um failed CBB60 in a pump circuit causes the motor to hum at startup but fail to rotate — it draws locked-rotor current (often 6–8 times the rated running current) without spinning, which can overheat and burn the winding within seconds if the thermal protection fails to trip in time.

Máquinas de lavar

As máquinas de lavar do tipo tambor e de carregamento superior usam capacitores CBB60 no motor de lavagem principal e, muitas vezes, também no motor da bomba de drenagem. Os valores de capacitância aqui são normalmente 8 µF a 20 µF a 450 VCA . Uma máquina de lavar que liga, mas não consegue agitar ou girar adequadamente - apesar do motor emitir um zumbido - é um sintoma clássico de um capacitor CBB60 degradado, cuja capacitância caiu abaixo do limite mínimo do motor.

Umir Compressors and HVAC Equipment

Compressores de ar monofásicos usados em oficinas e áreas de serviço automotivo geralmente exigem unidades CBB60 de alta capacitância - valores de 50 µF a 100 µF são comuns em motores de compressor de 1,5 kW a 3 kW. Alguns motores de ventiladores HVAC e pequenos compressores em unidades de ar condicionado de janela também usam capacitores de funcionamento do tipo CBB60, embora nos mercados norte-americanos o formato oval de lata de alumínio seja mais prevalente, enquanto o formato cilíndrico CBB60 domina a Ásia e grande parte da Europa.

Outros eletrodomésticos motorizados

Bombas de circulação de piscinas e spas, bombas de sistemas de irrigação, motores de processamento de grãos, pequenos tornos e até mesmo alguns compressores de refrigeração em refrigeradores comerciais utilizam capacitores CBB60. Qualquer aplicação que execute um motor de indução monofásico com capacitor dividido permanente (PSC) ou capacitor de partida com capacitor (CSCR) pode potencialmente usar um CBB60 na posição de funcionamento.

Como funciona um capacitor CBB60 em um circuito de motor

A energia CA monofásica por si só não pode criar um campo magnético rotativo no estator de um motor – ela apenas produz um campo pulsante que faz o rotor vibrar, mas não girar. Para resolver isso, os projetistas de motores usam um capacitor de operação conectado em série com um segundo enrolamento (auxiliar). O capacitor muda a fase da corrente naquele enrolamento em aproximadamente 90 graus elétricos em relação à corrente no enrolamento principal. Esta alimentação bifásica artificial cria o campo magnético rotativo que produz torque e permite que o motor dê partida automática e funcione continuamente.

O CBB60 permanece permanentemente no circuito — ao contrário dos capacitores de partida eletrolíticos, que são desligados por meio de uma chave centrífuga ou relé quando o motor atinge cerca de 75–80% da velocidade síncrona. Isso significa que o CBB60 deve lidar com estresse contínuo de tensão CA sem desvio significativo de capacitância. A construção do filme de polipropileno metalizado confere esta capacidade: o polipropileno tem fator de dissipação extremamente baixo (tan δ ≤ 0,001 a 1 kHz) , o que significa que praticamente nenhuma energia é desperdiçada como calor dentro do capacitor durante a operação.

Umn important self-healing property distinguishes metallized film capacitors from foil types. If a microscopic defect in the dielectric film causes a localized breakdown, the metal electrode vaporizes around the fault spot, isolating it rather than creating a short circuit. This mechanism allows CBB60 capacitors to survive occasional voltage spikes that would destroy a non-self-healing design.

Principais especificações e classificações explicadas

Ler corretamente a etiqueta do capacitor CBB60 é essencial para selecionar o substituto correto. A tabela a seguir explica os parâmetros comuns e seus intervalos típicos.

Classificação de tensão: 250 VCA vs 450 VCA

A classificação de tensão CA é o parâmetro mais frequentemente mal compreendido. Um CBB60 com classificação de 250 VCA é adequado para motores alimentados pela rede elétrica de 220–240 VCA, mas a classificação deve levar em conta o fato de que a tensão do capacitor em um motor PSC em funcionamento pode ser maior que a tensão de alimentação. Em alguns projetos de motores de alto deslizamento, a tensão terminal do capacitor atinge 1,1 a 1,5 vezes a tensão de alimentação . É por isso que os capacitores de bomba nos mercados de 230 VCA são frequentemente especificados em 450 VCA — proporcionando uma margem de segurança substancial e prolongando drasticamente a vida útil. Usar um capacitor de 250 VCA onde 450 VCA é especificado reduz drasticamente a vida útil através do envelhecimento dielétrico acelerado.

Valor de capacitância e correspondência do motor

Umlways replace with the same capacitance value as specified on the motor nameplate or in the service manual. An undervalue reduces starting torque and can prevent the motor from starting under load. An overvalue shifts the current phase too far, unbalancing the winding currents, increasing heat, and potentially causing the auxiliary winding to overheat. Deviations beyond ±10% do valor nominal são geralmente considerados fora dos limites aceitáveis para substituição do capacitor de funcionamento.

Construção Física de um Capacitor CBB60

O CBB60 tem um formato cilíndrico distinto com uma caixa de plástico branca ou cinza, normalmente feita de polipropileno retardador de chamas. O enrolamento interno consiste em duas camadas de filme de polipropileno metalizado firmemente enroladas. As tampas metálicas são pulverizadas (processo Schoopage) nas extremidades do elemento enrolado para fazer contato com as camadas de filme metalizado, e condutores ou terminais de fio são fixados a essas tampas.

O elemento enrolado é encapsulado em resina epóxi antes de ser inserido na caixa plástica. Este preenchimento de resina serve a vários propósitos: evita a entrada de umidade, amortece a vibração, melhora a transferência de calor do elemento para a caixa e mantém o enrolamento mecanicamente estável durante a vibração do motor.

As configurações dos terminais variam de acordo com o mercado e a aplicação:

• Dois condutores de fio (mais comum para aplicações de bomba, solda direta ou conexão tipo pá)
• Quatro condutores de fio (dois por terminal, para facilitar a fiação em cadeia em painéis multimotores)
• Terminais de parafuso na tampa superior (usados em algumas marcas italianas de bombas e OEMs de compressores)
• Abas Faston / Spade (abas de 6,3 mm, comuns em aplicações de máquinas de lavar)

As dimensões físicas não são padronizadas entre os fabricantes. Um 20 µF/450 VCA O CBB60 pode ter um diâmetro de corpo de 35 mm e altura de 60 mm de um fabricante e 40 mm × 70 mm de outro. Ao solicitar peças de reposição, sempre verifique se as dimensões físicas se ajustam ao suporte do motor existente ou ao clipe de montagem.

CBB60 vs outros tipos de capacitores de motor

Compreender onde o CBB60 se encaixa em relação a outros tipos comuns de capacitores de motor ajuda a selecionar o componente certo e a diagnosticar problemas do motor com precisão.

O CBB61 é fisicamente semelhante ao CBB60 – ambos usam carcaças plásticas cilíndricas – mas o CBB61 foi projetado para motores de unidades internas de ventiladores e ar condicionado que possuem requisitos de torque de partida mais baixos. Substituir um CBB61 em uma aplicação de bomba de serviço pesado pode causar falha prematura porque a caixa e os terminais do CBB61 não são classificados para valores de capacitância mais altos e cargas de corrente contínua típicas em serviço de bomba. O A caixa cilíndrica CBB60 é estruturalmente mais robusta e normalmente com classificação IP44 ou IP54, tornando-o adequado para salas de bombas úmidas e gabinetes externos.

Como saber se um capacitor CBB60 falhou

A falha do capacitor é uma das causas mais comuns de mau funcionamento do motor, e os capacitores CBB60 se degradam de maneira previsível. O reconhecimento dos modos de falha acelera o diagnóstico e evita a substituição desnecessária do motor.

Diagnóstico Baseado em Sintomas

• O motor zumbe, mas não dá partida: O enrolamento principal é energizado, mas sem uma corrente de mudança de fase suficiente no enrolamento auxiliar, o rotor não consegue produzir torque suficiente para superar o atrito estático. Este é o sintoma mais comum de falha completa do capacitor (circuito aberto).
• O motor dá partida lentamente ou só dá partida se for girado manualmente: A capacitância caiu significativamente (normalmente mais de 20% abaixo do valor nominal), mas não falhou completamente. O motor pode funcionar depois de iniciado, mas não pode iniciar automaticamente de forma confiável.
• O motor funciona, mas superaquece: Um partially shorted capacitor delivers incorrect phase shift, increasing current in the auxiliary winding and causing abnormal heating. The motor may trip its thermal protector repeatedly.
• Fluxo da bomba reduzido sem motivo aparente: Um deteriorating capacitor reduces motor efficiency. The pump still moves water but at lower pressure or flow rate, while energy consumption stays the same or increases.
• Caixa saliente ou rachada: A pressão interna do gás devido à ruptura dielétrica causa a deformação da caixa de plástico. Este é um indicador externo visível de falha catastrófica.

Teste com um medidor de capacitância

Descarregue o capacitor primeiro, colocando seus terminais em curto através de um resistor de 10 kΩ por pelo menos 5 segundos - nunca coloque-os em curto diretamente, pois o breve surto de corrente pode danificar a metalização interna. Em seguida, meça a capacitância com um multímetro digital configurado para modo de capacitância ou um medidor LCR dedicado. Uma leitura dentro ±5% do valor rotulado indica que o capacitor está saudável. Leituras abaixo de 80% da capacitância nominal ou uma leitura de circuito aberto (mostrada como OL ou sobrecarga na maioria dos medidores) confirmam que o capacitor precisa ser substituído.

O teste de resistência de isolamento com um megôhmetro a 500 VCC é usado em ambientes de serviços profissionais para detectar a degradação dielétrica em estágio inicial antes que o desvio de capacitância se torne severo. Um CBB60 saudável deve apresentar resistência de isolamento bem acima 1000 MΩ ; leituras abaixo de 100 MΩ indicam que o dielétrico absorveu umidade ou está começando a falhar.

Causas da falha do capacitor CBB60 e como evitá-las

A maioria das falhas do CBB60 não são aleatórias — elas resultam de condições específicas de operação ou instalação que podem ser identificadas e corrigidas para prolongar a vida útil. Um capacitor bem especificado e instalado corretamente pode durar 10 a 20 anos em serviço contínuo de bomba. Unidades de baixa qualidade ou expostas a condições adversas podem falhar dentro de 2 a 3 anos.

Sobretensão e surtos de tensão

A principal causa de falha prematura. Variações de tensão da rede, surtos de comutação e aumento de tensão capacitiva no enrolamento auxiliar do motor tensionam o dielétrico. Cada volt acima da tensão nominal de trabalho acelera o envelhecimento exponencialmente - uma regra prática na engenharia de capacitores de filme é que cada aumento de 10°C na temperatura ou cada 10% de sobretensão reduz aproximadamente pela metade a vida útil . A especificação de capacitores de 450 VCA para aplicações de bomba de 230 VCA em vez de 250 VCA fornece proteção significativa contra eventos de sobretensão.

Temperatura operacional excessiva

A temperatura interna do capacitor combina a temperatura ambiente com o autoaquecimento de suas próprias perdas dielétricas e o calor conduzido do motor. Capacitores montados diretamente contra a carcaça do motor em gabinetes mal ventilados podem sofrer temperaturas de junção 20–30°C acima da temperatura ambiente . Manter o capacitor longe de fontes de calor, usar um suporte de montagem separado com fluxo de ar ou escolher uma classe de temperatura mais alta (classificação de 85°C ou 105°C) reduz esse risco.

Entrada de umidade e água

Salas de bombas e instalações externas expõem os capacitores a alta umidade. O filme de polipropileno tem naturalmente baixa absorção de umidade, mas a má vedação da caixa ou das áreas da glândula terminal permite que a umidade se arraste ao longo dos cabos e penetre no corpo ao longo do tempo. Sempre verifique se a classificação IP do invólucro do capacitor corresponde ao ambiente de instalação. IP44 é o mínimo para locais molhados ou úmidos; IP54 ou IP55 são preferíveis para uso externo direto ou instalações propensas a respingos.

Frequência de partida do motor

Cada partida do motor produz um breve pico de corrente de partida através do capacitor. Aplicações com controle de pressostato que ligam e desligam a bomba com frequência – potencialmente dezenas de vezes por hora – sobrecarregam mais o capacitor do que aquelas em que o motor funciona continuamente. Se a frequência de partida exceder o ciclo de trabalho nominal do fabricante do motor, considere um capacitor com uma corrente de pico mais alta ou reduza a frequência de partida através do dimensionamento do tanque de pressão.

Selecionando o capacitor CBB60 de reposição correto

O processo de substituição é simples se as informações corretas forem coletadas primeiro. Siga esta sequência para evitar erros de pedido.

1. Leia a etiqueta do capacitor com falha: Registre a capacitância (µF), a classificação de tensão (VAC) e a frequência (Hz). Se a etiqueta estiver ilegível, verifique a placa de identificação do motor ou o manual de serviço para obter o valor especificado do capacitor de funcionamento.
2. Combine ou exceda a classificação de tensão: Nunca substitua uma classificação de tensão mais baixa. Atualizar para uma classificação de tensão mais alta (por exemplo, 450 VCA substituindo 250 VCA na mesma capacitância) é seguro e benéfico.
3. Combine a capacitância exatamente dentro de ± 5%: Um motor specified for a 20 µF run capacitor should receive a replacement between 19 µF and 21 µF. Avoid deviations beyond 10%.
4. Verifique as dimensões físicas: Verifique se a substituição se ajusta ao suporte de montagem. Meça o diâmetro do corpo e a distância entre os terminais se fizer o pedido online.
5. Verifique o tipo de terminal: Os cabos, abas Faston ou terminais de parafuso devem corresponder à configuração de fiação existente do motor.
6. Escolha qualidade em vez de preço mais baixo: Capacitores de fabricantes que publicam relatórios de testes de terceiros e estão em conformidade com os padrões IEC 60252-1 ou GB/T 3667 oferecem vida útil mais consistente do que unidades sem marca e sem documentação de qualidade rastreável.

Quando o valor original é desconhecido e a placa de identificação do motor foi perdida, uma estimativa aproximada pode ser feita a partir da potência nominal do motor. Como regra geral, os motores de indução monofásicos requerem aproximadamente 7–8 µF por quilowatt de saída nominal para um capacitor de operação, embora isso varie significativamente de acordo com o projeto do motor e a contagem de pólos. Este valor é apenas uma estimativa inicial – os valores adequados devem sempre ser confirmados com os dados do fabricante.

Precauções de segurança ao manusear capacitores CBB60

Capacitores de filme usados em aplicações de motores armazenam energia significativa. Um capacitor de 50 µF carregado com pico de 450 VCA (pico de aproximadamente 636 V) armazena mais de 10 joules de energia - o suficiente para causar queimaduras graves ou parada cardíaca se descarregado pelo corpo humano. As práticas de segurança padrão incluem:

• Desconecte e bloqueie a alimentação do motor antes de tocar no capacitor.
• Aguarde pelo menos 60 segundos após a desconexão da alimentação antes de aproximar-se dos terminais — o circuito auxiliar do motor pode reter carga após o corte da alimentação.
• Descarregue através de um resistor (10 kΩ, 5 W ou superior) mantido por sondas isoladas, nunca por curto-circuito direto.
• Não tente reparar ou abrir um capacitor com falha — o conteúdo (filme de polipropileno e epóxi) não apresenta risco químico, mas o invólucro pode estar sob pressão interna se a falha for catastrófica.
• Descarte os capacitores com falha de acordo com os regulamentos locais WEEE (Resíduos de Equipamentos Elétricos e Eletrônicos) - não aterre em jurisdições onde a separação de resíduos eletrônicos é necessária.

Perguntas frequentes sobre capacitores CBB60

Posso usar um CBB60 de capacitância maior do que o especificado para obter mais torque de partida?

Não. Um capacitor de funcionamento muito grande causa corrente excessiva no enrolamento auxiliar durante o funcionamento normal, causando superaquecimento e redução da vida útil do motor. Se for necessário mais torque de partida, a solução é adicionar um capacitor de partida dedicado (tipo eletrolítico) em paralelo com o capacitor de operação, desligado por um relé ou chave centrífuga. Não superdimensione o capacitor de funcionamento como solução alternativa.

Um capacitor CBB60 é polarizado?

Não. O CBB60 é um capacitor CA não polarizado. Seus terminais são intercambiáveis ​​– não há fio positivo ou negativo. Esta é uma diferença fundamental em relação aos capacitores eletrolíticos, que são componentes CC polarizados e seriam destruídos imediatamente se conectados à CA.

Posso usar um CBB60 para substituir um CBB65?

Não é confiável. O CBB65 foi projetado especificamente para aplicações de ar condicionado e compressores de refrigeração com um invólucro redondo de lata de alumínio classificado para temperaturas ambientes mais altas e diferentes requisitos de montagem mecânica. Embora ambos usem filme de polipropileno metalizado, a embalagem, o desempenho térmico e a resistência à vibração são diferentes. Usar um CBB60 como substituto do CBB65 em um compressor HVAC geralmente não é recomendado pelos fabricantes de motores.

Quanto tempo deve durar um capacitor CBB60?

Um quality CBB60 capacitor in a correctly specified application typically lasts 10.000 a 15.000 horas de tempo de operação , o que se traduz em 10 a 20 anos de uso residencial de bombas algumas horas por dia. Unidades mais baratas com dielétricos de filme mais fino ou metalização de qualidade inferior podem falhar em 3 a 5 anos. A medição anual da capacitância durante a manutenção de rotina ajuda a identificar a deterioração antes que ela cause uma falha sem partida.

O que significa a marcação “µF” em um capacitor CBB60?

µF significa microfarads, a unidade de capacitância elétrica. Um microfarad equivale a um milionésimo de farad. O valor de capacitância impresso no capacitor (por exemplo, 20 µF) deve corresponder à especificação do motor. O número determina diretamente quanta mudança de fase o capacitor produz no enrolamento auxiliar e não é intercambiável com valores significativamente diferentes sem afetar o desempenho do motor.

Um único capacitor CBB60 pode ser usado para dar partida e operar um motor?

Sim - é exatamente assim que funciona um motor de capacitor dividido permanente (PSC). O capacitor de operação único CBB60 fornece tanto a mudança de fase inicial quanto a correção da fase de operação. Este projeto é simples e confiável, trocando um torque de partida ligeiramente menor (em comparação com um projeto de partida/funcionamento com dois capacitores) pela eliminação da chave de partida ou relé. Os motores PSC com um único capacitor de funcionamento CBB60 são padrão em aplicações de bombas, ventiladores e máquinas de lavar em todo o mundo.
