Capacitor CBB60 vs CBB65: Principais diferenças explicadas

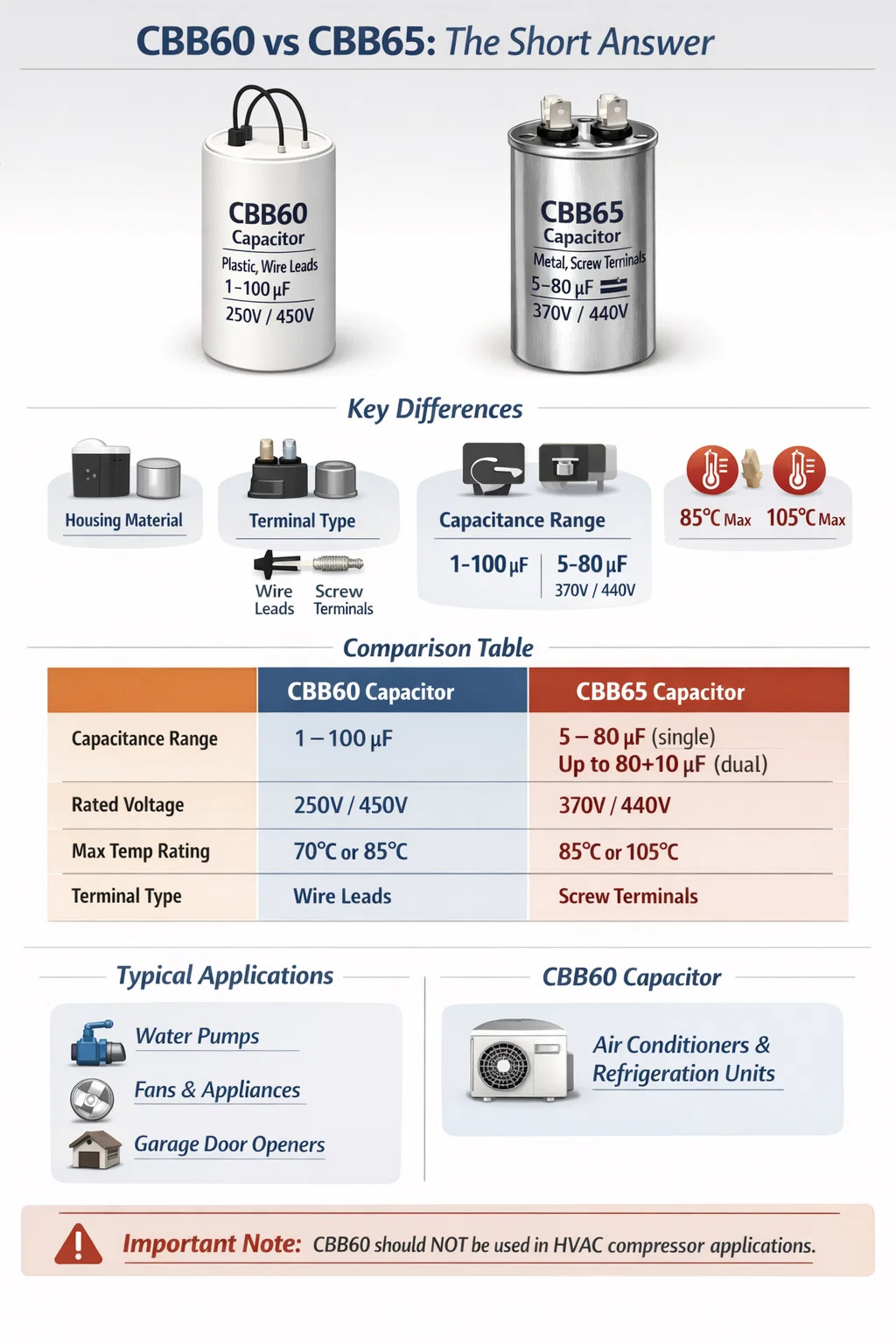

CBB60 vs CBB65: a resposta curta

A diferença fundamental entre um Capacitor CBB60 e um capacitor CBB65 se resume à construção física e ao ambiente de aplicação pretendido. CBB60 é um capacitor cilíndrico com fio projetado principalmente para partida e funcionamento de motores CA monofásicos. , enquanto o CBB65 é um capacitor de lata de metal com terminal de parafuso projetado para aplicações mais pesadas, como compressores de ar condicionado e unidades de refrigeração. Ambos são capacitores de filme de polipropileno operando em circuitos CA, mas diferem significativamente em fator de forma, tipo de terminal, faixa de capacitância e resiliência térmica.

Se você estiver selecionando um substituto ou adquirindo um capacitor para um novo design, os dois geralmente não são intercambiáveis ​​sem atenção ao método de montagem, configuração do terminal e limite de temperatura operacional. Confundir esses dois tipos – mesmo quando o valor da capacitância e a classificação de tensão parecem idênticos – pode resultar em falha prematura ou riscos à segurança em ambientes de alta carga.

Construção Física e Fator de Forma

A distinção mais imediatamente visível entre CBB60 e CBB65 está na sua embalagem física.

Capacitor CBB60: Carcaça plástica cilíndrica

Um capacitor CBB60 usa um corpo cilíndrico de plástico (geralmente polipropileno ou caixa retardante de chama) com dois ou quatro fios que se estendem de uma extremidade. O diâmetro do corpo normalmente varia de 30 mm a 50 mm , com altura variando entre 60 mm e 100 mm dependendo da capacitância. Esses cabos permitem que ele seja montado diretamente nas placas de terminais do motor ou conectado através de terminais de conexão rápida. O invólucro plástico é preenchido com resina epóxi ou enchimento isolante semelhante para vedar o enrolamento interno do filme contra a entrada de umidade.

Por utilizar fios condutores, o CBB60 é considerado um componente “conduzido”. Ele normalmente fica na vertical ou em ângulo dentro do compartimento do capacitor do motor, preso por um suporte ou clipe de plástico. Este projeto economiza espaço e tem baixo custo de produção, razão pela qual domina o segmento de motores de bombas de água, motores de ventiladores e motores de pequenos eletrodomésticos.

Capacitor CBB65 : Carcaça de lata de alumínio metálico

Um capacitor CBB65, por outro lado, está alojado em um vasilha redonda de liga de alumínio . Seus terminais são conectores do tipo parafuso montados na parte superior, o que permite conexões de fiação seguras que resistem melhor à vibração do que simples condutores de fio. O invólucro de metal oferece dissipação de calor superior e proteção mecânica em comparação ao plástico. As dimensões típicas incluem diâmetros de 40 mm a 50 mm e alturas de 70 mm a 120 mm, embora os capacitores de execução dupla (que combinam dois valores de capacitância em uma unidade) possam ser maiores.

A lata de alumínio é vedada com um respiradouro de alívio de pressão na parte inferior ou superior, que atua como válvula de segurança em caso de sobrepressão interna. Esse recurso é crítico em ambientes de compressores onde a temperatura ambiente pode aumentar rapidamente. O corpo de metal também suporta montagem externa por meio de uma faixa ou suporte de aço, que é o método padrão da indústria para instalação de capacitores HVAC.

Comparação de classificações elétricas

Ambos os tipos de capacitores operam em circuitos CA, mas seus parâmetros nominais diferem de maneira que refletem os casos de uso pretendidos.

As classificações de tensão merecem atenção especial. O CBB65 está quase exclusivamente disponível em 370 VCA e 440 VCA para lidar com as condições de tensão dentro dos sistemas de compressores HVAC, onde surtos momentâneos durante a partida do motor podem atingir bem acima da tensão nominal da linha. Os capacitores CBB60 a 250 VCA seriam perigosamente subestimados nessas condições – mesmo que o valor da capacitância correspondesse.

Ambientes de aplicação típicos

Compreender onde cada capacitor foi projetado para funcionar ajuda a esclarecer por que existem diferenças físicas e elétricas.

Onde os capacitores CBB60 são usados

Os capacitores CBB60 são o capacitor padrão de funcionamento e partida de motor para uma ampla gama de motores de indução monofásicos em ambientes de serviço leve a médio. As aplicações comuns incluem:

• Motores de bomba de água (submersíveis e montados em superfície, normalmente de 0,37 kW a 2,2 kW)
• Ventiladores de teto e exaustores
• Motopolias para máquinas de lavar
• Pequenos circuladores de ar e equipamentos de ventilação
• Abridores de portas de garagem
• Motores de bombas para piscinas e spas na faixa de potência mais baixa

Nestes ambientes, as temperaturas de operação tendem a ficar abaixo de 70°C a 85°C, e as cargas de vibração são moderadas. O ambiente normalmente é controlado o suficiente para que um invólucro de plástico forneça proteção adequada contra umidade e impacto mecânico.

Onde os capacitores CBB65 são usados

Os capacitores CBB65 são construídos especificamente para as demandas de motores HVAC e compressores de refrigeração. Seus principais ambientes de aplicativos incluem:

• Unidades compressoras de ar condicionado central (sistemas split, unidades de pacote)
• Compressores de bomba de calor
• Compressores de refrigeração comercial
• Unidades condensadoras resfriadas a ar
• Motores de ventilador condensador em unidades HVAC externas

Em um gabinete de compressor HVAC externo em um dia quente de verão, as temperaturas internas podem atingir 55°C a 70°C ambiente com a superfície do motor do compressor adicionando mais calor localizado. O capacitor montado próximo a esse motor deve sobreviver de forma confiável 85°C a 105°C temperatura operacional contínua – uma especificação para a qual o CBB65 está classificado, mas a maioria das unidades CBB60 padrão não.

Desempenho térmico e dissipação de calor

O gerenciamento térmico é uma das diferenças tecnicamente mais significativas entre essas duas famílias de capacitores e explica diretamente a escolha dos materiais.

Capacitores de filme de polipropileno geram calor internamente devido a perdas dielétricas, especialmente sob corrente CA contínua. Em uma aplicação de funcionamento do motor, o capacitor fica energizado o tempo todo enquanto o motor funciona – não é um componente de pulso de partida breve, mas um elemento continuamente ativo no circuito de funcionamento. Qualquer calor que não seja dissipado de forma eficiente acumula-se dentro do corpo do capacitor e acelera a degradação dielétrica.

O alumínio tem uma condutividade térmica de aproximadamente 205 W/(m·K) , enquanto os plásticos de engenharia típicos usados nas caixas CBB60 variam de 0,1 a 0,5 W/(m·K). Isso significa que a lata de metal de um capacitor CBB65 dissipa o calor cerca de 400 a 2.000 vezes mais eficientemente através de suas paredes do que a caixa de plástico de um CBB60. Em termos práticos, a temperatura central do CBB65 sob carga permanece substancialmente mais baixa do que a de um CBB60 sob o mesmo estresse elétrico, prolongando diretamente a vida útil e reduzindo o risco de falha térmica.

É por isso que os capacitores CBB65 podem ser classificados para temperatura operacional máxima de 105°C em versões de alta qualidade – o invólucro de metal mantém a temperatura interna do filme em um nível de sobrevivência, mesmo quando o ambiente externo é extremo. Um capacitor CBB60 instalado em um gabinete de compressor externo classificado apenas para 85°C pode tecnicamente sobreviver à temperatura ambiente, mas sofrerá uma redução significativa de vida útil quando a temperatura ambiente o empurrar continuamente em direção ao seu teto durante os meses de verão.

Recursos de segurança e modos de falha

A filosofia de projeto de segurança dos capacitores CBB60 e CBB65 difere visivelmente, refletindo novamente seus respectivos ambientes de implantação.

Filme autocurativo em ambos os tipos

Os capacitores CBB60 e CBB65 usam filme de polipropileno metalizado com propriedades de autocura. Quando ocorre uma ruptura dielétrica localizada – uma perfuração microscópica no filme – o fino eletrodo de metal naquele local evapora instantaneamente devido à energia de descarga, eliminando a falha e restaurando o isolamento. Este mecanismo permite que o capacitor sobreviva a milhares de eventos de falha menores durante sua vida útil sem falha catastrófica. A característica de autocura é uma força compartilhada de todos os capacitores de filme da série CBB.

Ventilação de alívio de pressão em CBB65

Os capacitores CBB65 são selados em uma lata de alumínio com ventilação de alívio de pressão embutida , geralmente localizado no fundo da lata ou integrado na vedação da tampa. Se gases internos se acumularem devido a sobretensão prolongada ou degradação térmica, esta ventilação abre de forma controlada, liberando pressão e evitando que a lata se rompa violentamente. O resultado é um modo de “falha aberta” relativamente seguro, em vez de explosivo.

Os capacitores com caixa de plástico CBB60 não possuem essa ventilação. Sob sobrecarga severa, um CBB60 pode inchar, rachar seu invólucro ou, no pior dos casos, romper com força mais abrupta, especialmente se a resina de preenchimento for insuficiente ou envelhecida. Este é um modo de falha conhecido em cavidades de motores de bombas mal ventiladas, onde a substituição do capacitor é atrasada além da vida útil prática e segura.

Resistor de descarga

Muitos capacitores CBB65 - especialmente aqueles vendidos nos mercados HVAC da América do Norte - incluem um resistor de sangramento (normalmente 10 kΩ a 20 kΩ) conectado aos terminais para descarregar a tensão residual depois que a unidade for desenergizada. Este é um recurso de segurança crítico para técnicos de serviço que podem manusear o capacitor logo após desligar o sistema. A carga residual em um capacitor de 440 VCA de 40 µF pode ser letal se não for descarregada. Os capacitores CBB60 podem ou não incluir este resistor dependendo do fabricante e da classe.

Capacitores Dual-Run: um recurso específico do CBB65

Uma categoria de produto significativa que existe na família CBB65, mas não tem equivalente real no CBB60, é a capacitor de funcionamento duplo (às vezes rotulado como "capacitor duplo" ou "capacitor oval" nos mercados norte-americanos).

Um capacitor CBB65 de passagem dupla contém dois elementos capacitores independentes dentro de uma única lata de alumínio, compartilhando um terminal comum. Os três terminais são normalmente rotulados HERM (compressor hermético), FAN (motor do ventilador do condensador) e COM (comum) . Isto consolida o que de outra forma seriam dois capacitores separados em uma unidade, economizando espaço e custos em equipamentos HVAC.

As configurações comuns de capacitores de execução dupla incluem valores como:

• 35 µF 5 µF / 440 VCA (sistema split residencial de médio porte)
• 45 µF 5 µF / 440 VCA (residencial maior ou comercial leve)
• 55 µF 7,5 µF/440 VCA (compressor de maior capacidade)
• 80 µF 10 µF / 370 VAC (inicialização de compressor comercial pesado)

Esta configuração dupla é fisicamente apenas prática num formato de lata metálica porque dois elementos de película enrolados separados necessitam de espaço e gestão térmica suficientes. Um invólucro estilo CBB60 com invólucro de plástico não suportaria de forma confiável esta configuração sob condições de compressor de alta temperatura, o que é mais uma razão pela qual a plataforma CBB65 permanece dominante em HVAC.

Padrões de Certificação e Conformidade

Os capacitores CBB60 e CBB65 são regidos pelo padrão nacional chinês GB/T 3667 , que abrange os capacitores do motor CA. No entanto, as categorias de produtos sob as quais se enquadram nessa norma refletem os seus diferentes requisitos. Além dos padrões chineses, os capacitores vendidos nos mercados globais possuem certificações adicionais.

• Capacitores CBB60 normalmente possuem a marcação CE para os mercados europeus e a certificação UL/CUL para a América do Norte quando usados em substituições de motores de bombas e ventiladores.
• Capacitores CBB65 para o mercado norte-americano de HVAC estão sujeitos a UL 810 (Padrão para capacitores) e deve estar em conformidade com os requisitos listados pela UL para uso em equipamentos HVAC listados. Muitos também possuem marcações de conformidade CSA e RoHS.

Ao substituir capacitores em equipamentos que foram originalmente certificados por um tipo específico de capacitor, a substituição de um componente não certificado ou de categoria diferente pode anular tecnicamente a certificação do equipamento e criar problemas de responsabilidade, especialmente em instalações comerciais sujeitas a inspeções regulares.

Como ler as marcações em cada capacitor

Os capacitores CBB60 e CBB65 imprimem suas principais especificações diretamente na caixa. A compreensão dessas marcações permite uma seleção precisa de substituição sem suposições.

Uma etiqueta típica do capacitor CBB60 pode ser:

CBB60 — 30 µF ± 5% — 450 VCA — 50/60 Hz — 85°C

Uma etiqueta típica do capacitor CBB65 pode ser:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (classe de resistor de descarga)

O sufixo “A” no CBB65A geralmente indica a presença de um resistor de descarga interno. O valor de capacitância dupla (por exemplo, 45 5 µF) identifica-o imediatamente como uma unidade de execução dupla. A classificação de tensão de 440 VCA e a classificação de temperatura de 105°C confirmam que ele está classificado para serviço de compressor.

Ao substituir qualquer um dos capacitores, combine todos os três parâmetros principais — valor de capacitância, classificação de tensão e classificação de temperatura — é essencial. A substituição por uma classificação de tensão ou temperatura mais baixa nunca é aceitável. Uma classificação de tensão ou temperatura mais alta é eletricamente segura como substituto, embora as dimensões físicas também devam ser verificadas.

Expectativas de vida útil e padrões de degradação

A vida útil do capacitor depende muito da temperatura operacional, do estresse de tensão e do ciclo de trabalho. Tanto o CBB60 quanto o CBB65 são tipos de filme metalizado, que geralmente duram mais que os capacitores eletrolíticos em serviço de motor CA, mas suas vidas úteis esperadas diferem devido às condições de aplicação.

Vida útil do CBB60

Em serviços típicos de motor de bomba ou motor de ventilador em temperaturas ambientes moderadas (abaixo de 40°C), um capacitor CBB60 de qualidade pode atingir 30.000 a 50.000 horas de operação antes que ocorra um desvio significativo de capacitância. Em equipamentos de uso sazonal (como uma bomba de piscina funcionando 8 horas por dia durante uma temporada de 6 meses), isso se traduz em aproximadamente 10 a 17 anos de serviço. No entanto, em recintos mal ventilados ou perto de fontes de calor, este valor pode cair drasticamente – algumas unidades falham dentro de 3 a 5 anos em carcaças de bombas de alta temperatura.

Vida útil CBB65

Para serviço de compressor HVAC, um capacitor CBB65 de boa qualidade é normalmente classificado para 60.000 horas ou mais na temperatura nominal. No entanto, as condições de serviço HVAC do mundo real são difíceis para os capacitores. Picos de tensão causados por eventos na rede elétrica, repetidas partidas bruscas do compressor e operação sustentada em temperaturas ambientes acima de 40°C podem reduzir a vida útil efetiva para 8 a 15 anos em aplicações residenciais. É por isso que os técnicos de serviço de HVAC em climas quentes geralmente recomendam a substituição proativa do capacitor a cada 7 a 10 anos, mesmo antes de ocorrer uma falha visível.

O desvio de capacitância é o modo de degradação mais comum em ambos os tipos. Um capacitor que perdeu mais de 10% de sua capacitância nominal pode fazer com que o motor consuma corrente mais alta, fique mais quente e sofra redução de eficiência – mesmo que não tenha falhado completamente. Medir a capacitância com um medidor de capacitância durante a manutenção de rotina pode detectar isso antes que cause uma falha no compressor.

Intercambialidade: você pode substituir um pelo outro?

Esta é uma das questões mais práticas que surgem em cenários de serviço de campo e substituição.

Resumindo: o CBB65 pode substituir o CBB60 na maioria das aplicações, mas o CBB60 não deve substituir o CBB65 em aplicações de compressores.

Se você precisar substituir o capacitor CBB60 de um motor de bomba e uma unidade CBB65 com capacitância correspondente e uma classificação de tensão mais alta estiver disponível, ela funcionará eletricamente e poderá realmente superar o original em longevidade devido às suas melhores características térmicas. Você precisaria resolver a diferença do tipo de terminal (terminal de parafuso versus fio) com conectores apropriados.

Ir na outra direção – instalar um capacitor CBB60 em uma aplicação de compressor HVAC – é desaconselhável por vários motivos:

• A classificação de temperatura do CBB60 (geralmente 85°C) pode ser insuficiente para condições ambientais sustentadas do compressor.
• A classificação de tensão (250 VCA comum no CBB60) é incompatível com serviço de compressor de 370–440 VCA.
• Os cabos não são adequados para o ambiente de vibração de uma unidade de compressor sem alívio de tensão adicional.
• Nenhuma ventilação de alívio de pressão significa um modo de falha mais perigoso sob estresse térmico.
• A ausência de uma configuração de execução dupla significa que seriam necessárias duas unidades separadas onde normalmente funciona uma unidade de execução dupla CBB65.

Considerações sobre preço e disponibilidade

Do ponto de vista comercial, os capacitores CBB60 e CBB65 ocupam diferentes níveis de mercado.

Os capacitores CBB60 são componentes básicos de alto volume. Um padrão 20 µF/450 VCA CBB60 de um fabricante intermediário custa aproximadamente US$ 0,80 a US$ 2,50 por unidade em pedidos de volume. Eles estão amplamente disponíveis em distribuidores de eletrônicos, fornecedores de peças de eletrodomésticos e mercados on-line em todo o mundo.

Os capacitores CBB65, especialmente os tipos de funcionamento duplo para uso em HVAC, alcançam preços mais altos, refletindo sua construção mais complexa e materiais de alta qualidade. Um 45 5 µF / 440 VAC CBB65 de operação dupla normalmente custa US$ 4 a US$ 15 por unidade no varejo, com unidades de marca dos principais fornecedores OEM de HVAC às vezes chegando a US$ 20 a US$ 30. Capacitores CBB65 falsificados e de baixa qualidade são um problema documentado no mercado de peças de reposição de HVAC – unidades com latas de alumínio, mas com construção interna inadequada, causaram falhas no compressor, saindo rapidamente da tolerância ou falhando prematuramente sob o calor. Recomenda-se comprar de distribuidores respeitáveis ​​e verificar as marcas de listagem da UL.
